Страница посвящена тому, как показывается рельеф на топографическом плане и карте: высотам, горизонталям и склонам. Ученик учится определять абсолютную и относительную высоту и читать рисунок с горизонталями.
Задания и упражнения

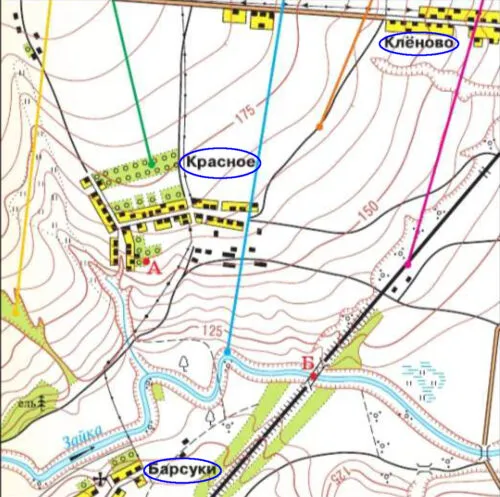

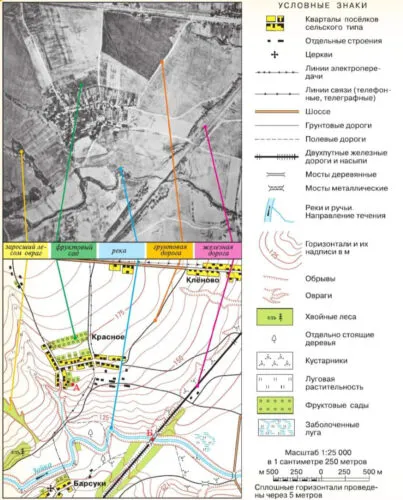

Вопрос 1. На топографической карте на рис. 35 найдите населённые пункты. Какой из них расположен выше всех? На каком склоне удобнее зимой кататься с горки?
На карте три населённых пункта: Клёново, Красное и Барсуки.

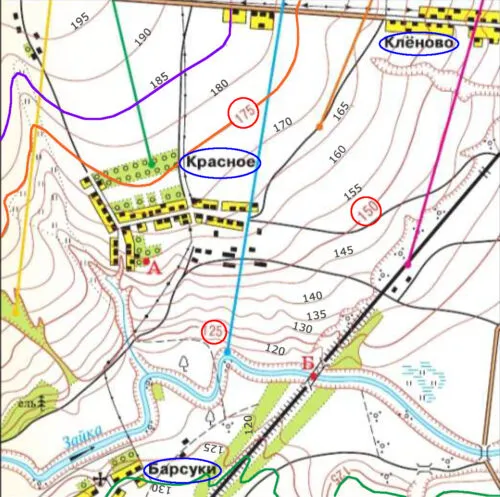

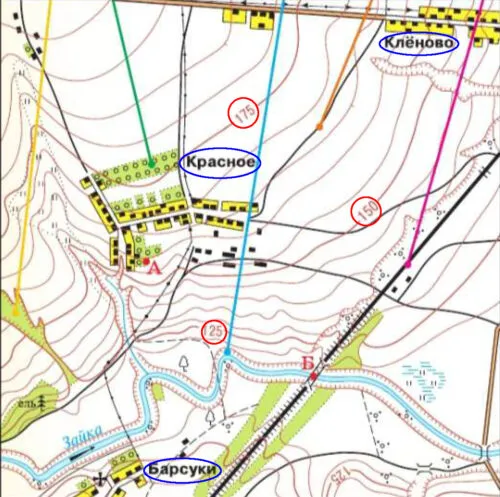

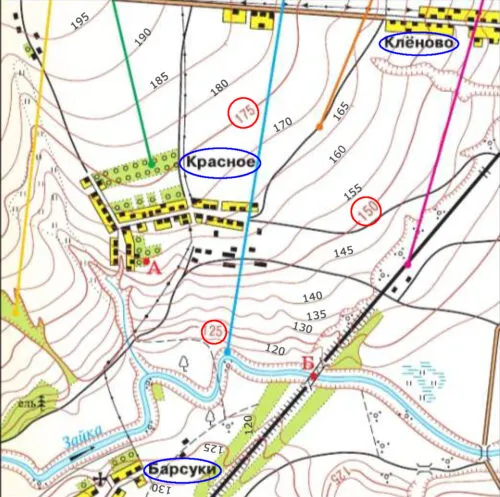

Сначала находим подписанные горизонтали: 125 м, 150 м и 175 м. Между 150 и 175 м пять промежутков, значит шаг горизонталей равен (175 − 150) : 5 = 5 м. По этому шагу определяем высоту самой верхней горизонтали у каждого посёлка:
Клёново — 185 м;
Красное — 175 м;
Барсуки — 130 м.
Выше всех стоит Клёново (185 м).

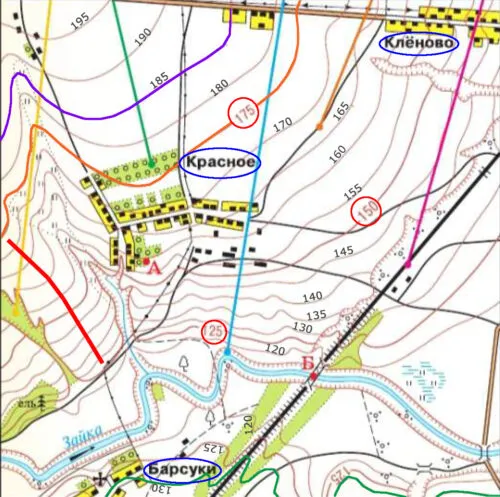

Для катания нужен ровный и достаточно крутой склон. Ровный — когда горизонтали идут примерно параллельно, крутой — когда они расположены близко друг к другу. Таким требованиям отвечает склон на берегу реки Зайки.
Подсказка.Не забудьте сначала найти шаг горизонталей, а потом считать высоты.
Вопрос 2. Относительная высота показывает превышение точки земной поверхности:
а) над уровнем моря
б) над другой точкой
Ответ: б) над другой точкой.
Относительная высота — это разница высот двух точек, а отсчёт от уровня моря даёт абсолютную высоту.
Вопрос 3. Какое утверждение верно?
А. У любой точки на поверхности Земли абсолютная высота больше относительной.
Б. У любой точки на поверхности Земли относительная высота больше абсолютной.
1) Верно только А
2) Верно только Б
3) Оба верны
4) Оба неверны
Ответ: 4) оба неверны.
Абсолютная высота может быть и больше, и меньше относительной: всё зависит от того, с какой точкой сравнивают. Например, низина может лежать ниже уровня моря, а рядом с ней может быть участок ещё ниже или выше.
Подсказка.Слова «любой» и «всегда» в утверждениях часто делают их неверными.
Вопрос 4. Что такое горизонтали?
Горизонтали — это линии на плане или карте, проходящие через точки с одной и той же абсолютной высотой. С их помощью изображают рельеф.
Вопрос 5. Рассмотрите рисунок 35. Рассчитайте, на какой высоте проходит последняя горизонталь перед обрывом на левом берегу реки Зайка.

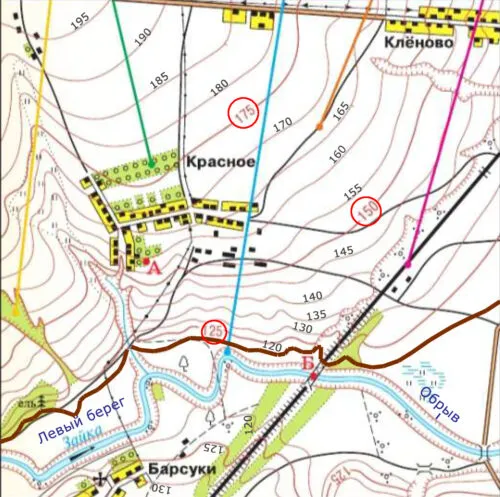

Чтобы найти левый берег, встаньте по течению реки лицом туда, куда указывает стрелка: слева будет левый берег. Рядом с ним условным знаком показан обрыв. Последняя горизонталь перед ним выделена тёмно-коричневым цветом, и по шагу горизонталей её высота равна 120 м.
Подсказка.Лево и право определяют, глядя по направлению течения.
Термины параграфа
Абсолютная высота
Высота точки земной поверхности над уровнем моря (океана).
Относительная высота
Превышение одной точки земной поверхности над другой.
Горизонтали
Линии на плане или карте, соединяющие точки с одинаковой абсолютной высотой.
Отметка высоты
Точка на карте с подписанной высотой над уровнем моря.
Бергштрихи
Короткие чёрточки у горизонталей, показывающие направление вниз по склону.
