§ 13. Земная поверхность на плане и карте (1)

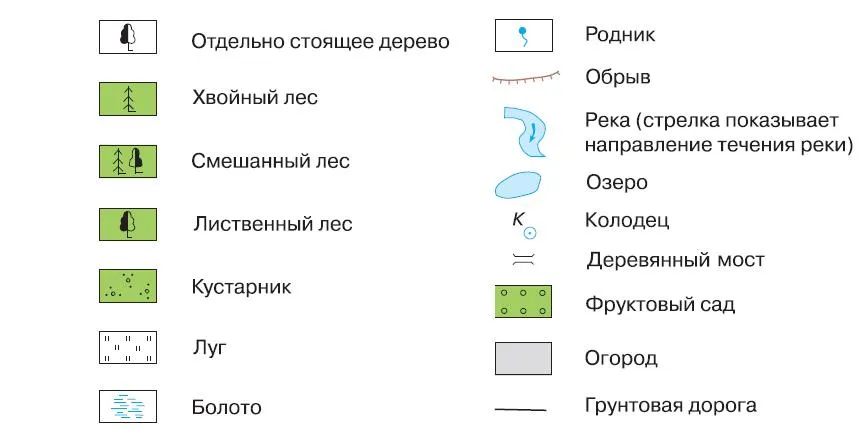

Условными знаками обозначают объекты местности: реки, дороги, города, овраги, леса, отдельные дома и деревья. Знаки в основном едины для всех карт, поэтому карту поймёт человек в любой стране. Например, реки рисуют голубыми линиями, а порты обозначают якорем.

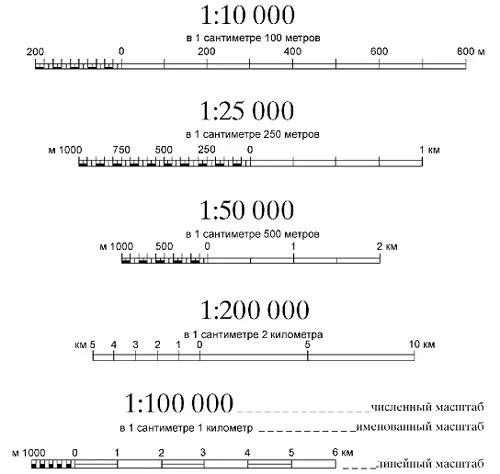

Масштаб показывает, во сколько раз расстояния на карте или плане меньше, чем на местности. Есть три вида:

• численный, например 1 : 1 000 000 (1 см на карте = 10 км на местности);
• именованный, например «в 1 см 10 км»;
• линейный, это отрезок со шкалой, похожий на линейку, где подписаны реальные расстояния.

Ответ: б) одинаковое. Это просто три способа записать один и тот же масштаб, поэтому уменьшение у них одно.

Чем меньше число справа, тем масштаб крупнее.

• 1 : 30 000 крупнее (1 см = 300 м против 900 м).
• 1 : 50 000 крупнее (1 см = 500 м против 5 км).
• 1 : 10 000 крупнее (1 см = 100 м против 10 км).

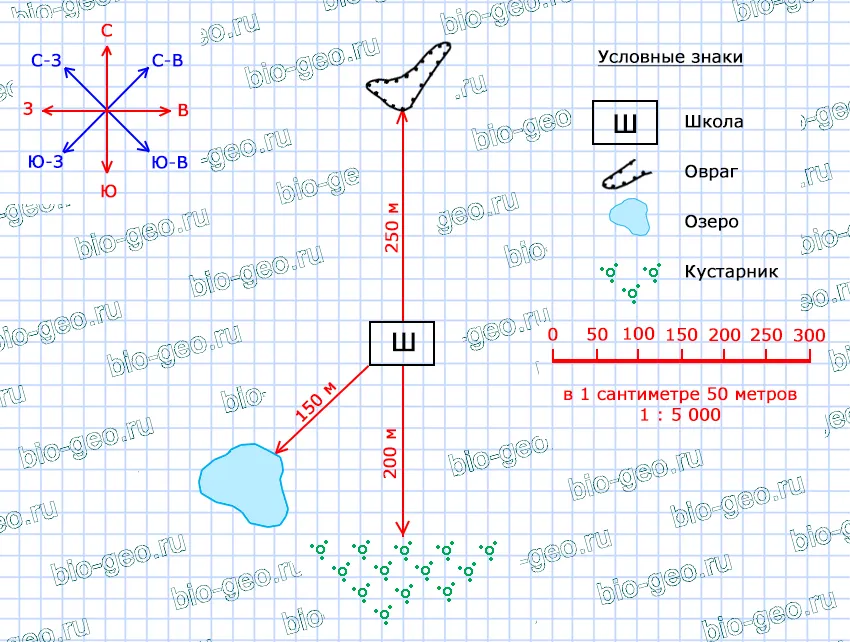

Переведите расстояния в сантиметры на плане: 250 м : 50 = 5 см, 150 м : 50 = 3 см, 200 м : 50 = 4 см.

1. В центре листа нарисуйте знак школы.
2. Север сверху: на 5 см вверх отметьте овраг.
3. На юго-запад (вниз и влево по диагонали) на 3 см нарисуйте озеро.
4. На 4 см вниз от школы изобразите кустарник. Подпишите масштаб под планом.

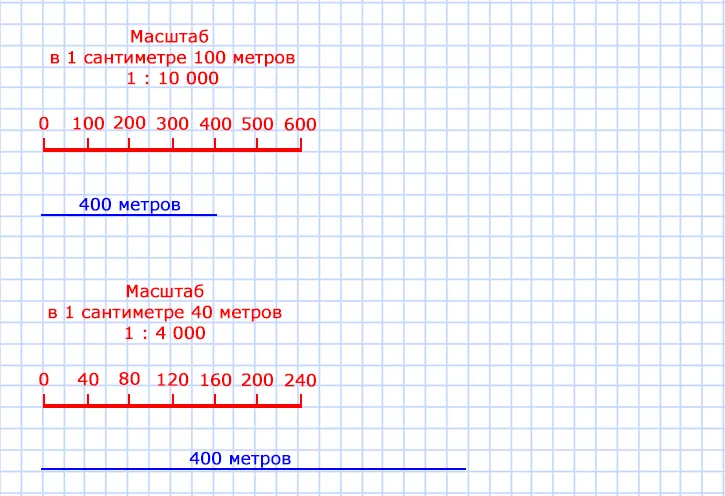

В масштабе «в 1 см 100 м» отрезок равен 400 : 100 = 4 см. В масштабе «в 1 см 40 м» он равен 400 : 40 = 10 см. Крупнее масштаб «в 1 см 40 м»: тот же участок на плане получается длиннее.

1 см на плане соответствует 30 000 см на местности, а 30 000 см = 300 м. Ответ: «в 1 см 300 м».

Задание личное. Образец: нарисованы знаки реки (голубая линия), леса, луга, болота, дороги, моста, колодца, дома, оврага, родника. К каждому приписано, что он обозначает. Если удалось нарисовать и объяснить 8–10 знаков, можно поставить себе «4» или «5».

На карте полушарий масштаб 1 : 108 000 000 (в 1 см 1080 км), на карте России 1 : 25 000 000 (в 1 см 250 км). Число 25 000 000 меньше, поэтому масштаб карты России крупнее, и на ней видно больше подробностей.
