§ 6. Устройство увеличительных приборов

Лупа, микроскоп, очки, бинокль, подзорная труба, телескоп.

Они помогают разглядеть то, что трудно увидеть невооружённым глазом: очень мелкие предметы (с помощью лупы и микроскопа) или очень удалённые (с помощью бинокля, телескопа).

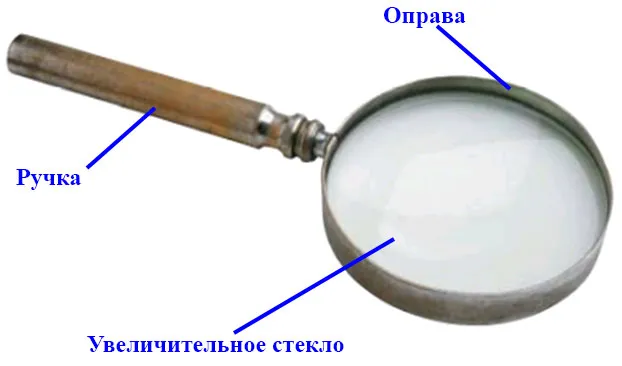

У ручной лупы три части:

• ручка — за неё держат лупу;
• оправа — скрепляет стекло с ручкой;
• двояковыпуклое стекло — главная часть, даёт увеличенное изображение предмета.

Даже без лупы видно, что мякоть состоит из очень мелких зёрнышек — это клетки.

• Томат: клетки вытянутые, угловатые, похожи на зёрнышки.
• Арбуз: клетки шарообразные, прозрачные, полные сока.
• Яблоко: клетки мелкие, округлые, плотно прилегают друг к другу. Зарисуйте по одной группе клеток каждого плода и подпишите рисунки.

• Тубус — трубка с линзами.
• Окуляр — верхняя часть тубуса, в неё смотрят.
• Объектив — нижняя часть тубуса, увеличивает изображение ещё сильнее.
• Штатив — держит все части прибора.
• Предметный столик — сюда кладут препарат; в центре есть отверстие.
• Зеркало — направляет свет на объект.
• Винты — помогают получить чёткое изображение.

Увеличение равно произведению чисел, указанных на окуляре и объективе. Световой микроскоп увеличивает до 3600 раз.

Прочитайте правила и запомните главное: начинать с малого увеличения, объектив опускать, глядя сбоку, а не в окуляр, а при наблюдении в окуляр объектив только поднимать.

Выполните самостоятельно: поставьте микроскоп, протрите оптику, откройте диафрагму, поставьте малое увеличение, настройте зеркало, положите препарат, опустите объектив сбоку, глядя в окуляр наведите резкость, а по окончании уберите прибор.

Ручная и штативная лупы, оптический (световой) и электронный микроскопы.

Лупа — простейший увеличительный прибор: увеличительная линза в оправе с ручкой или на штативе. Ручная лупа увеличивает в 2–20 раз, штативная — в 10–25 раз.

Световой микроскоп состоит из тубуса, окуляра, объективов, штатива, предметного столика с отверстием, винтов и зеркала. Линзы находятся в окуляре и объективах, на столик кладут препарат, зеркало направляет свет, винты наводят резкость, штатив удерживает все части.

Нужно перемножить числа, написанные на окуляре и объективе. Например, окуляр 10× и объектив 30× дают 10 · 30 = 300 раз.

Свет от зеркала идёт снизу вверх и должен пройти сквозь препарат. Непрозрачный предмет его не пропускает, поэтому в окуляре будет лишь тёмное пятно.

Выучите правила из лабораторной работы и пересказывайте их по порядку: подготовка, настройка света, наведение, завершение работы.

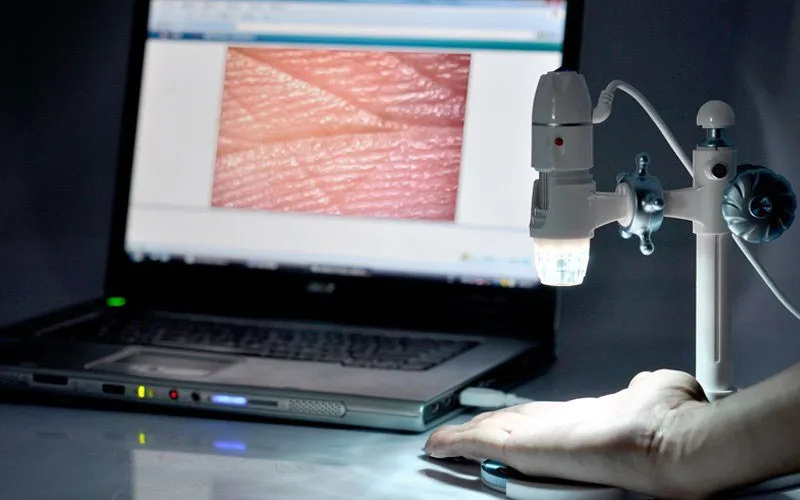

Современные, особенно электронные, микроскопы позволяют увидеть вирусы, бактерии, клетки и их части: ядро, цитоплазму, вакуоль. Стереомикроскопы дают объёмное изображение и применяются для изучения поверхности твёрдых предметов.
