Страница посвящена плану местности: условным знакам, масштабу, горизонталям и определению высот. Ученик учится читать план и составлять его по описанию.
Задания

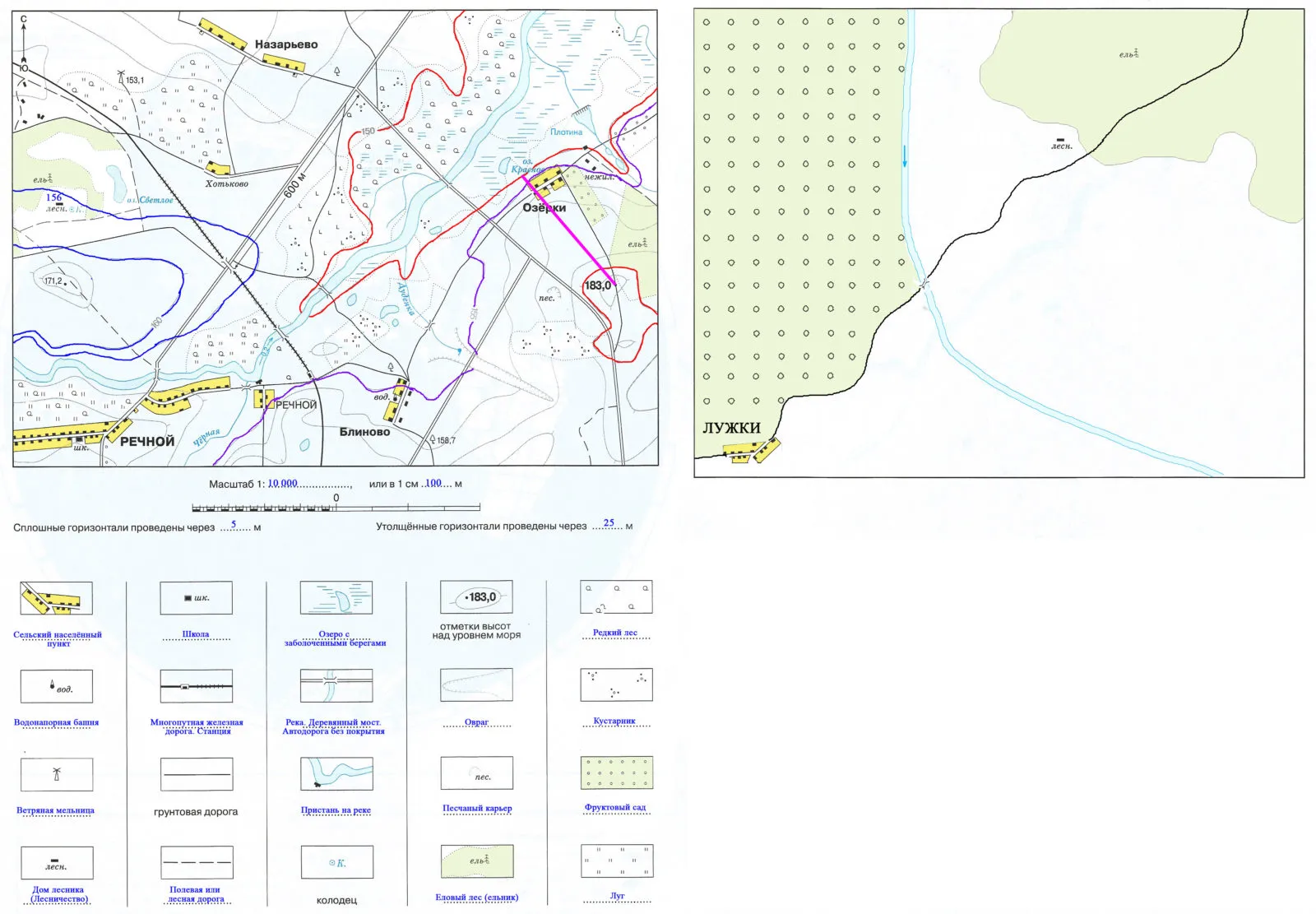

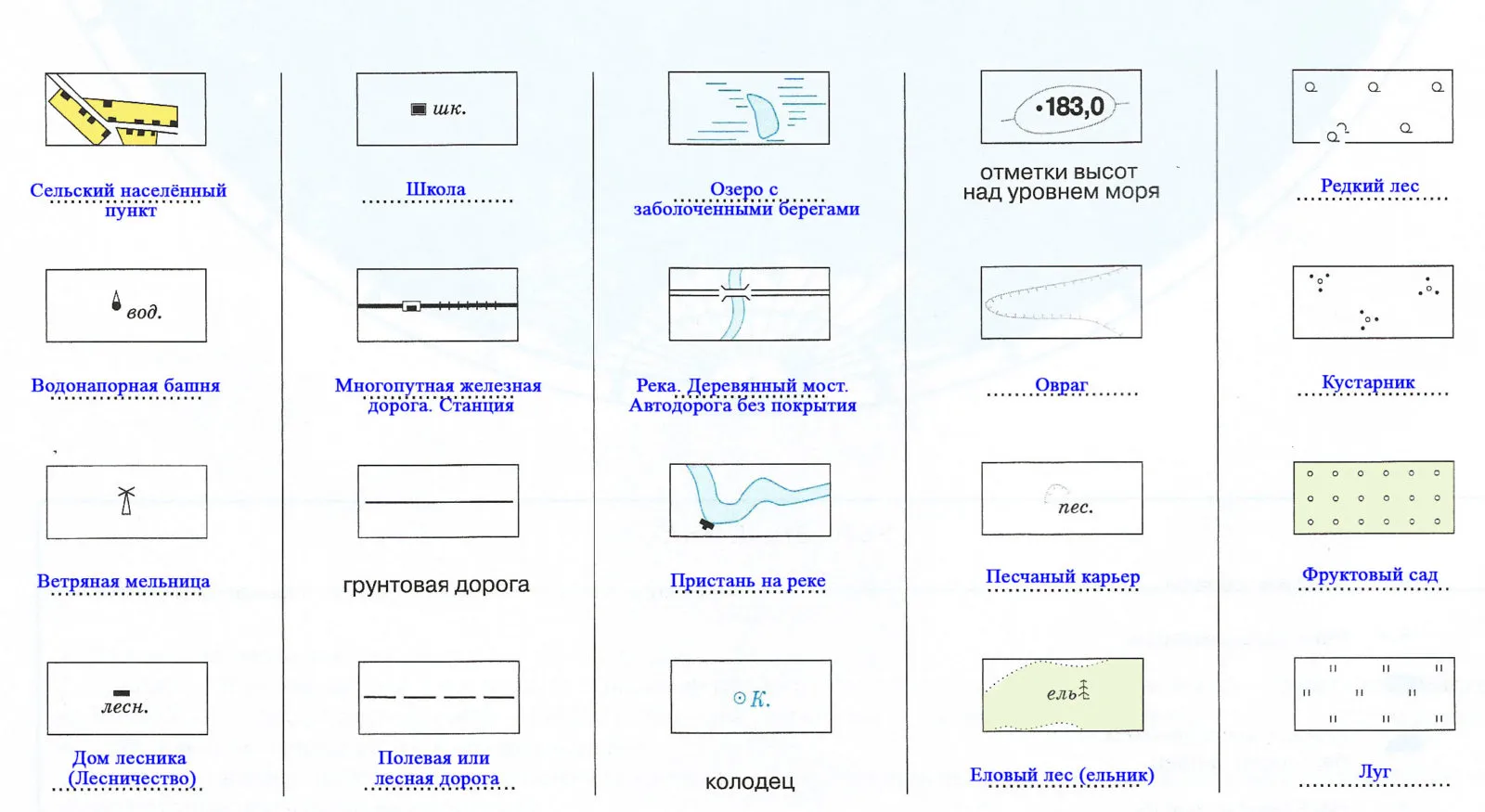

1.Подпишите значения условных знаков.
Рядом с каждым условным знаком в легенде плана напишите, что он обозначает (например, лес, луг, болото, мост, дорога). Значения берите из таблицы условных знаков в атласе или учебнике. Подписи делайте простым карандашом или чёрной ручкой, мелко и аккуратно.
Подсказка.Сравнивайте рисунок знака в легенде с таблицей знаков точно, не по догадке.

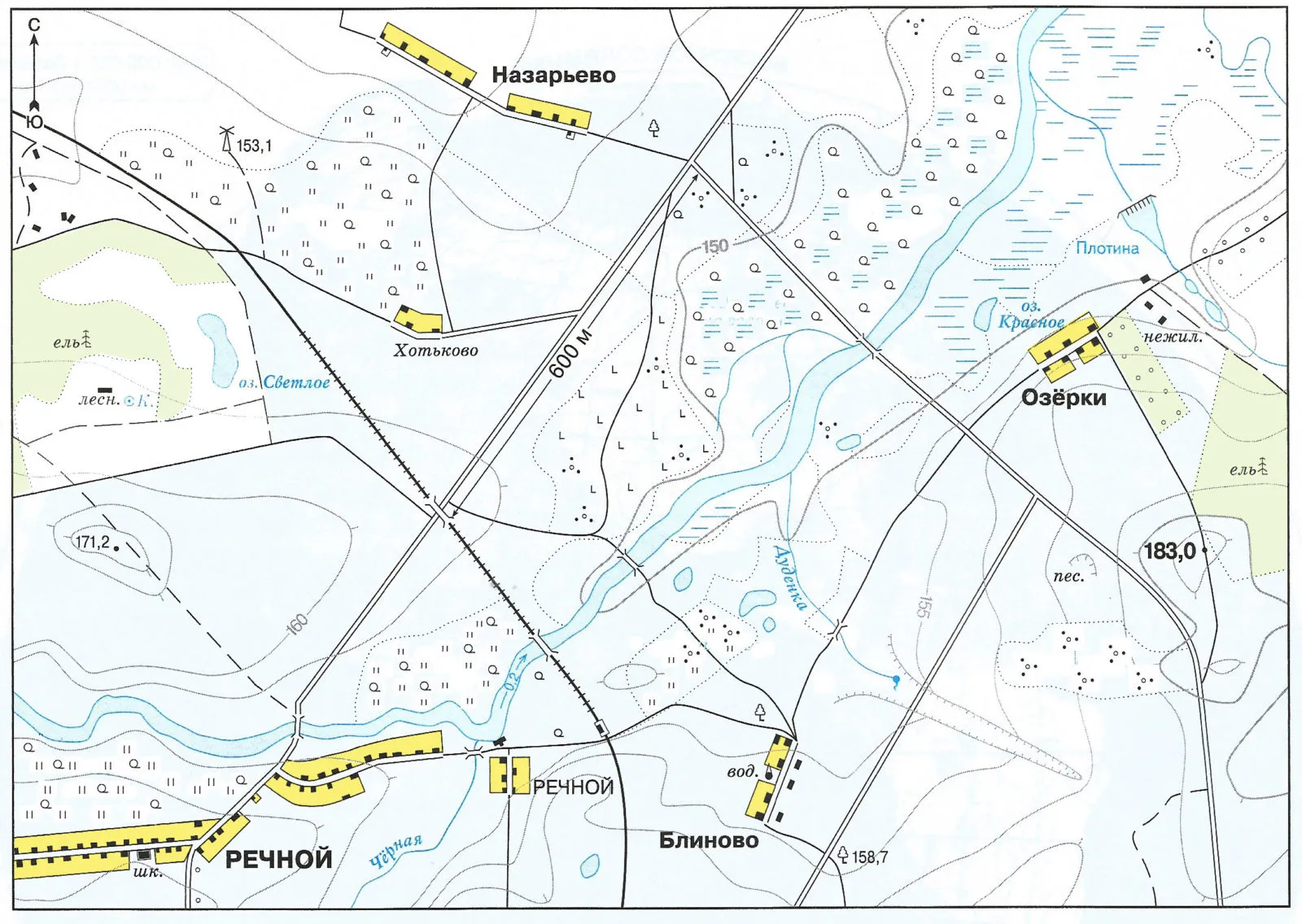

2.Обозначьте принятыми условными знаками подписанные на плане объекты: редкий лес на болоте, еловый лес, редкий лес на лугу, луг с кустарником, плотину, кустарник.
Найдите на плане каждую подпись и нарисуйте в этом месте условный знак из таблицы в атласе:
- редкий лес на болоте — знак болота и отдельные значки деревьев;
- еловый лес — значки хвойных деревьев;
- редкий лес на лугу — значки травы и редкие деревья;
- луг с кустарником — знак луга и значки кустов;
- плотина — короткая жирная линия поперёк реки;
- кустарник — значки кустов.
Знаки рисуйте небольшими и одинаковыми.
Подсказка.Не закрашивайте участок целиком: знаки рисуются отдельными значками.

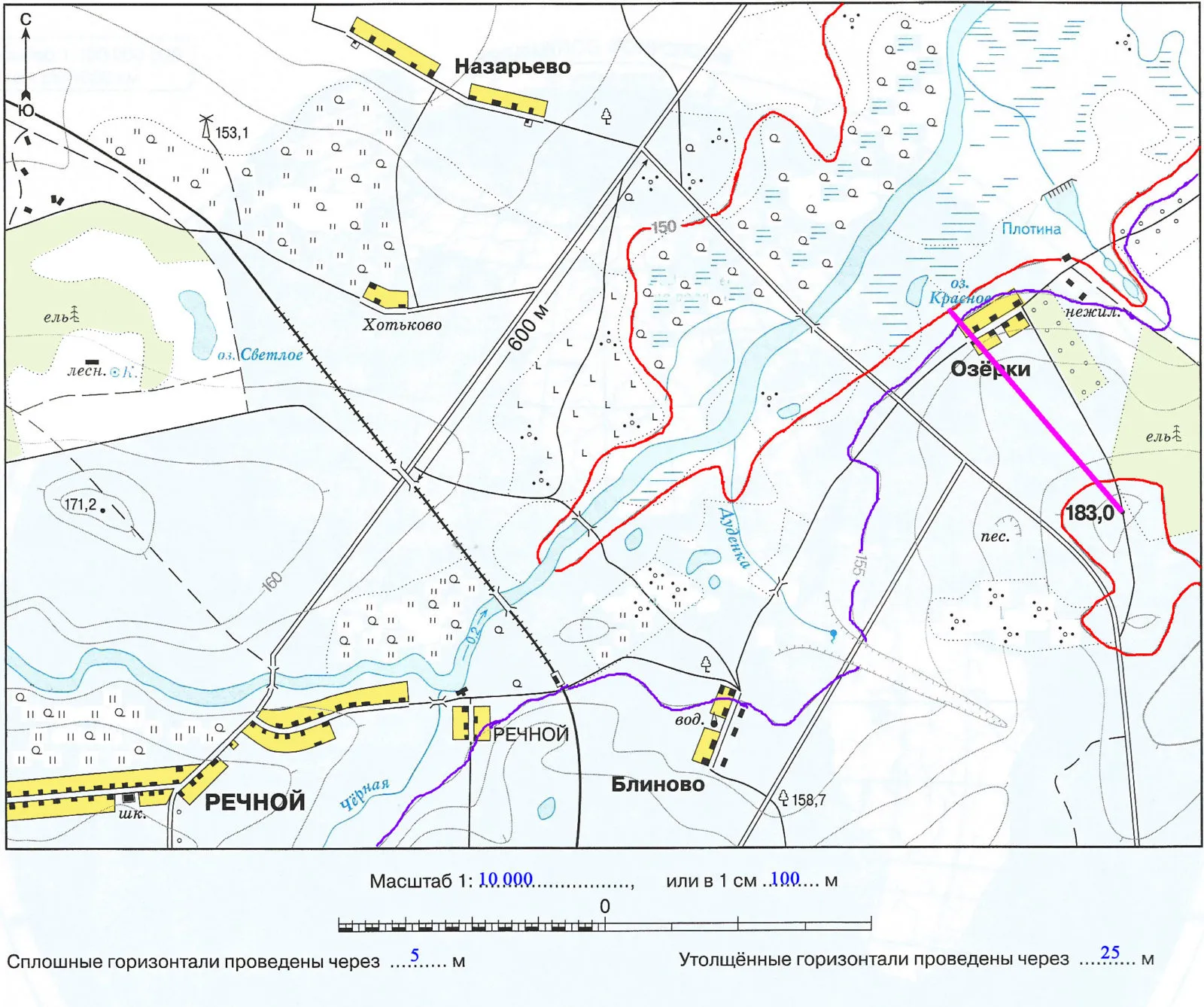

3.Известно, что расстояние на местности от железнодорожного моста до перекрёстка автомобильных дорог составляет 600 м. Определите масштаб плана и впишите его в легенду плана.
Линейкой измеряем расстояние между мостом и перекрёстком на плане: 6 см. Значит, в 1 см — 100 м. 100 м = 10 000 см, поэтому масштаб 1:10 000. Впишите его в легенду (можно и «в 1 см 100 м»).
Подсказка.Не забудьте перевести метры в сантиметры.

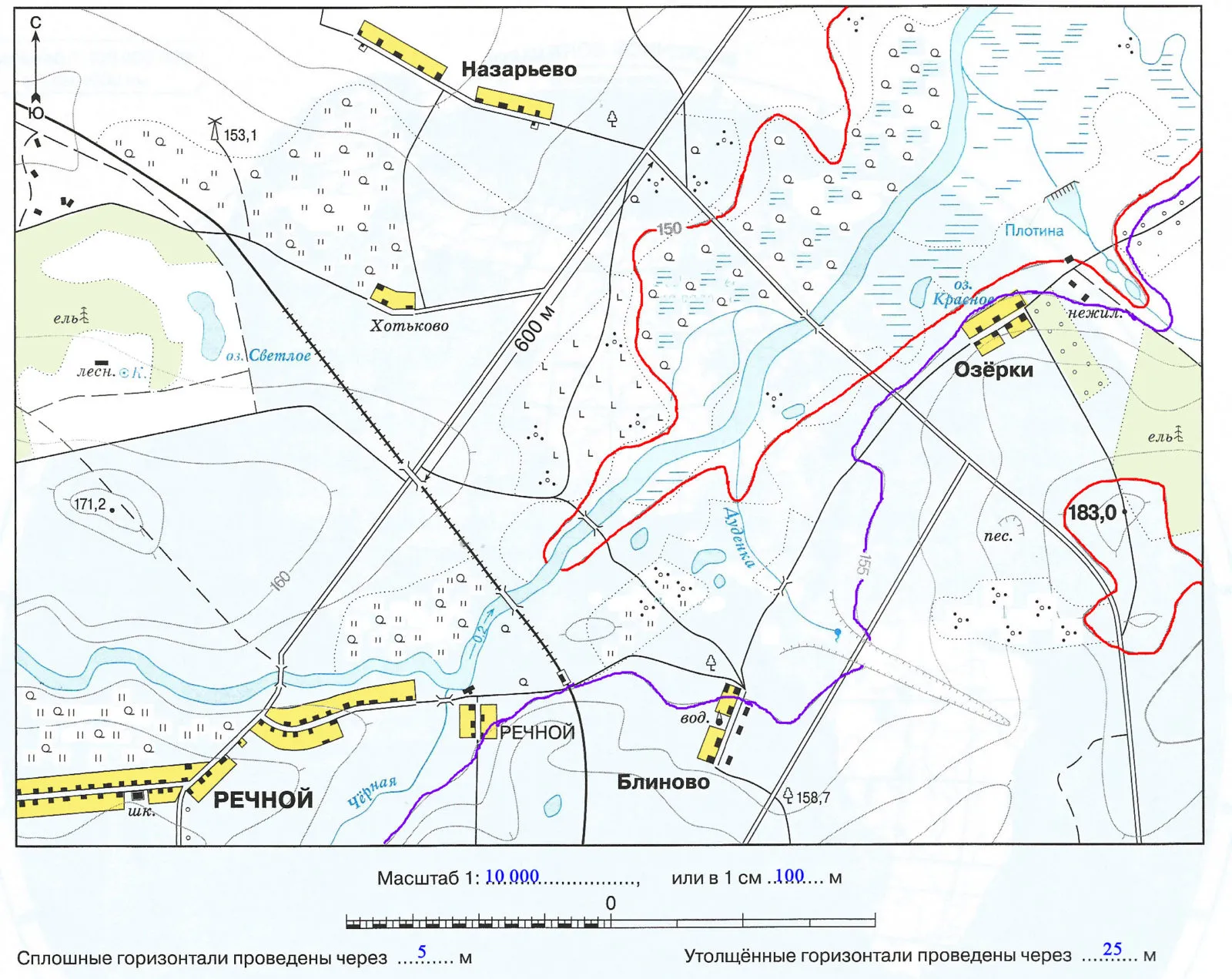

4.Определите, через сколько метров проведены сплошные и утолщённые горизонтали, и укажите их в легенде плана.
Берём утолщённую горизонталь с отметкой 150 м и ближайшую к ней сплошную с отметкой 155 м: сплошные горизонтали проведены через 5 м. Утолщённая линия проводится через каждую пятую сплошную, поэтому утолщённые горизонтали идут через 5 · 5 = 25 м (150 м, 175 м и т. д.). Запишите оба числа в легенду.
Подсказка.Сначала найдите две соседние подписанные горизонтали и вычтите высоты.

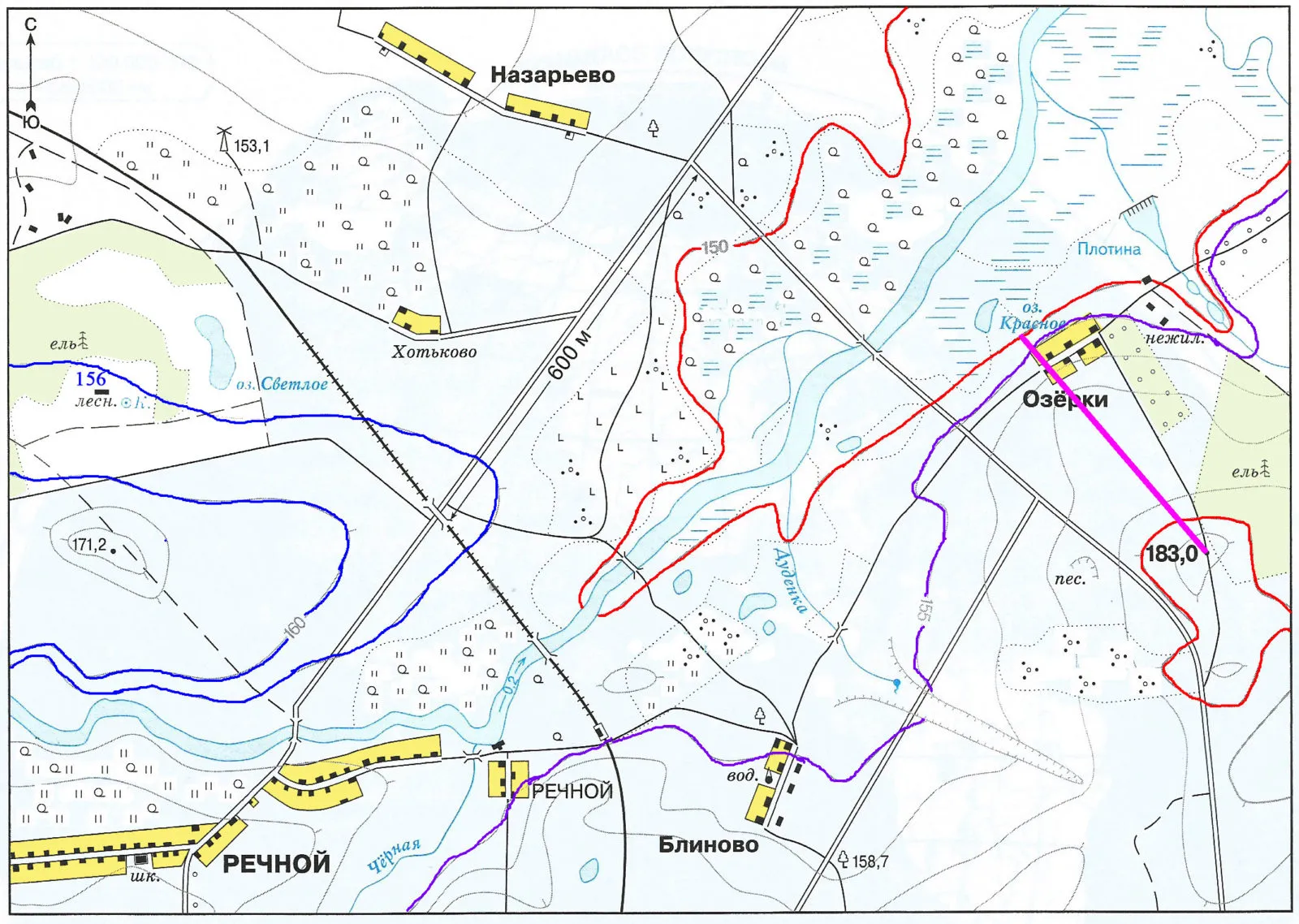

5.Определите максимальную и минимальную абсолютные высоты, подписанные на плане. Проведите между ними линию и подпишите расстояние между отметками высот. Определите относительную высоту.
- Наибольшая высота на плане — холм 183 м.
- Наименьшая — утолщённая горизонталь 150 м.
- Соедините эти места линией, идущей поперёк горизонталей.
- Относительная высота: 183 − 150 = 33 м.
- Длина линии на плане 4 см, при масштабе 1 см = 100 м это 400 м на местности. Подпишите «400 м».
Подсказка.Относительная высота — это разность высот, а не сами высоты.
6.Определите и подпишите абсолютную высоту домика лесника, расположенного в западной части плана.
Рядом с домиком проходят две сплошные горизонтали: верхняя 160 м, нижняя 155 м (разница 5 м). Домик лежит ближе к нижней линии, поэтому его высота примерно 156 м. Подпишите это число рядом с домиком.
Подсказка.Высоту между горизонталями можно только оценить, поэтому пишите примерное значение.

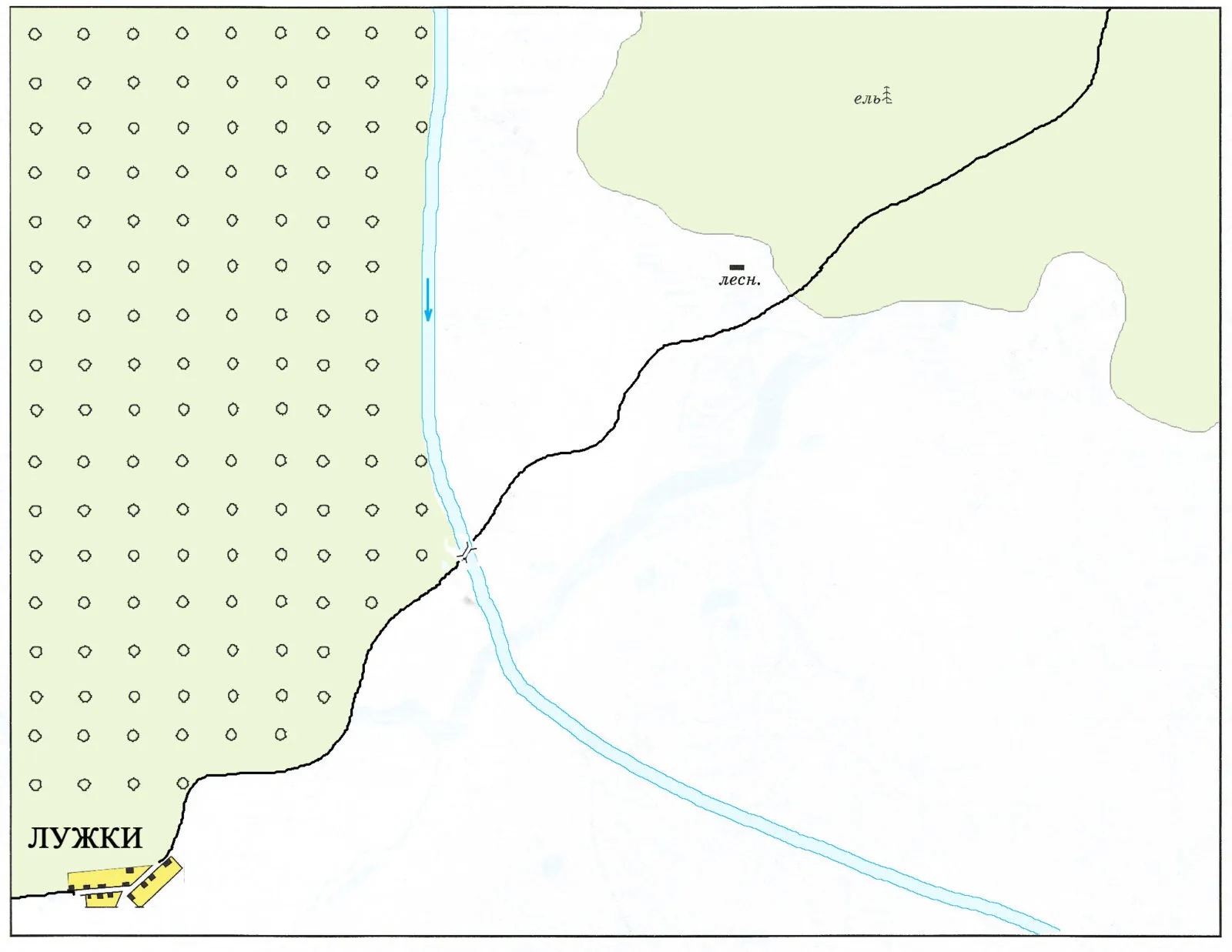

7.Составьте план местности по описанию:
«От посёлка Лужки, расположенного на юго-западе, к хвойному лесу, расположенному на северо-востоке, ведёт грунтовая дорога. Примерно на середине пути к лесу протекает небольшая речка, перебраться через которую можно по деревянному мосту. Речка течёт с севера и вскоре после моста поворачивает на юго-восток. От посёлка и до речки, слева от дороги, тянутся фруктовые сады. На самом краю леса, к северу от дороги, стоит избушка лесника».
Порядок работы:
- В юго-западном углу нарисуйте посёлок Лужки, в северо-восточном — хвойный лес (значки елей).
- Соедините их грунтовой дорогой (пунктир).
- На середине дороги проведите синюю речку с севера; у дороги нарисуйте деревянный мост, после моста речка поворачивает на юго-восток.
- Слева (с северо-запада) от дороги между посёлком и речкой нарисуйте знаки фруктового сада.
- У края леса к северу от дороги поставьте знак избушки лесника.
Не забудьте стрелку севера и подписи.
Подсказка.Ориентируйтесь по сторонам горизонта: север сверху.
- План местности
- Подробное изображение небольшого участка местности в крупном масштабе условными знаками.
- Масштаб
- Число, показывающее, во сколько раз расстояния на плане уменьшены по сравнению с местностью.
- Горизонтали
- Линии на плане, соединяющие точки с одинаковой абсолютной высотой.
- Абсолютная высота
- Высота точки над уровнем моря.
- Относительная высота
- Превышение одной точки над другой, то есть разность их высот.
- Условные знаки
- Принятые рисунки и обозначения объектов на плане и карте.
Контурные карты 6 класс, Дрофа, 2019. Дрофа, 2019.
