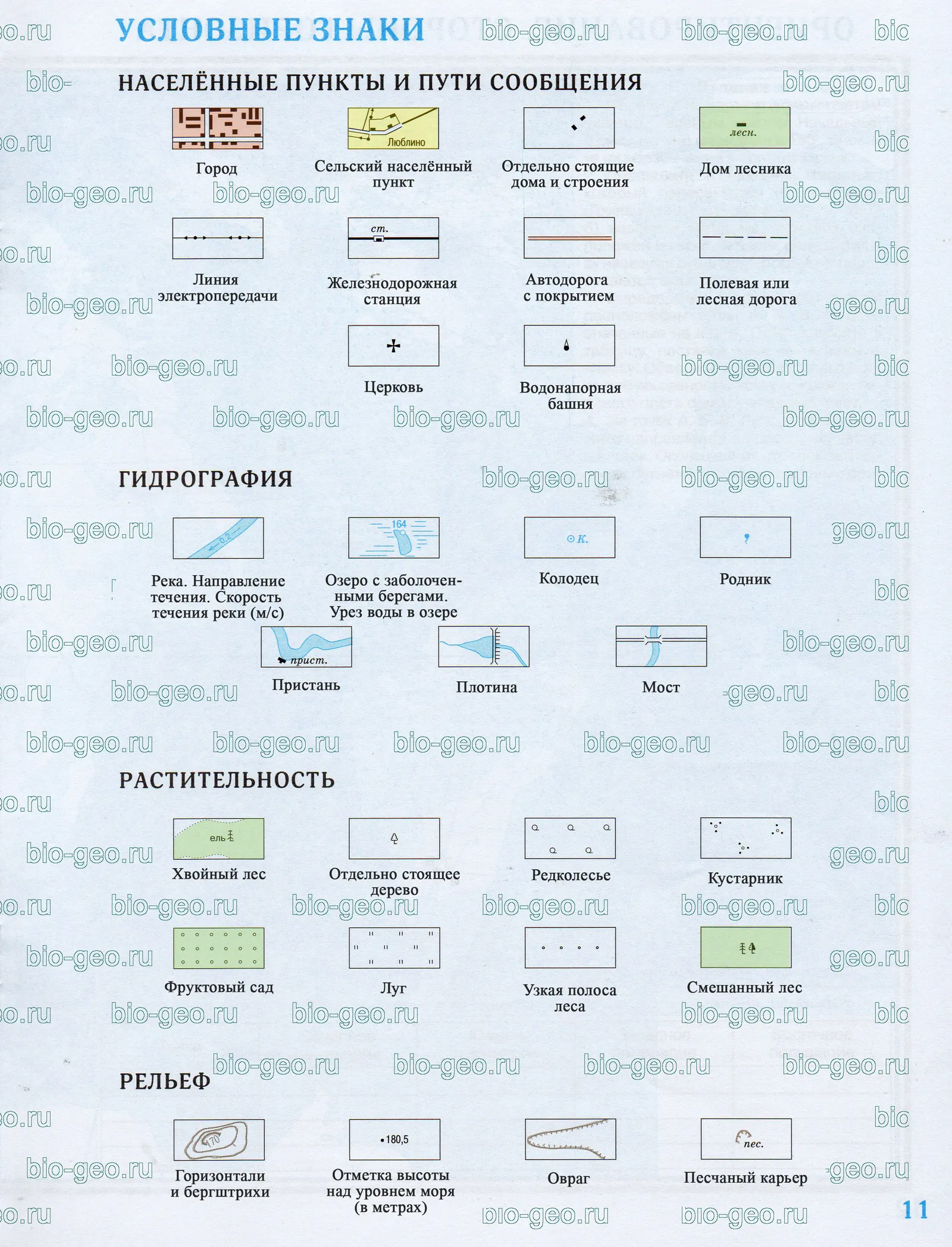

Страница 11. Условные знаки

Подпишите каждый знак по легенде карты.

Населённые пункты и пути сообщения: город, сельский населённый пункт, отдельные дома, дом лесника, линия электропередачи, железнодорожная станция, автодорога с покрытием, полевая или лесная дорога, церковь, водонапорная башня.

Гидрография: река (со стрелкой направления и скоростью течения), озеро с заболоченными берегами и урез воды, колодец, родник, пристань, плотина, мост.

Растительность: хвойный лес, отдельное дерево, редколесье, кустарник, фруктовый сад, луг, узкая полоса леса, смешанный лес.

Рельеф: горизонтали, отметка высоты в метрах, овраг, песчаный карьер.

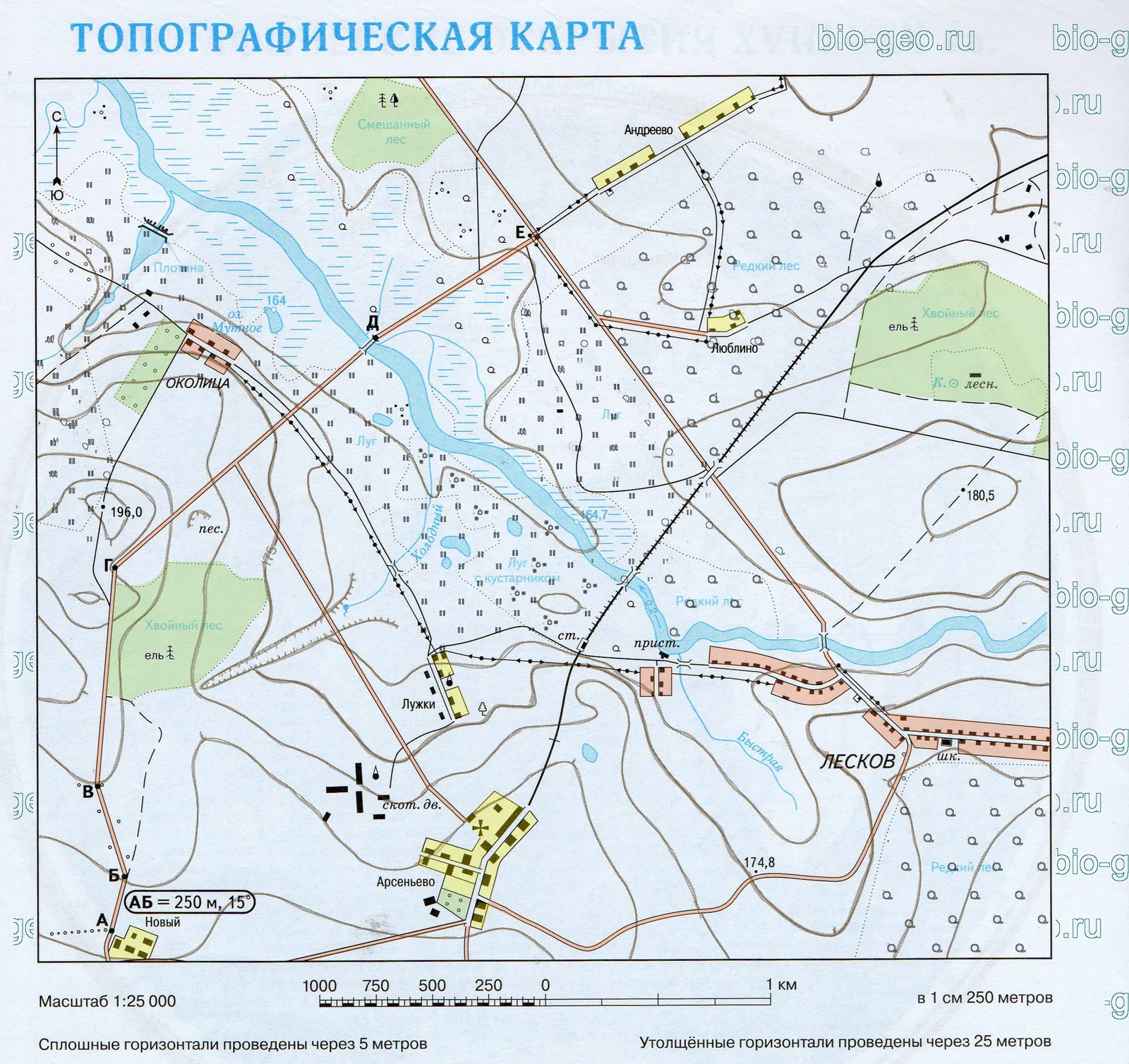

Раскраска:

• растительность и зелёные насаждения: зелёный;
• вода: голубой;
• рельеф: коричневый;
• населённые пункты: жёлтый или оранжевый.

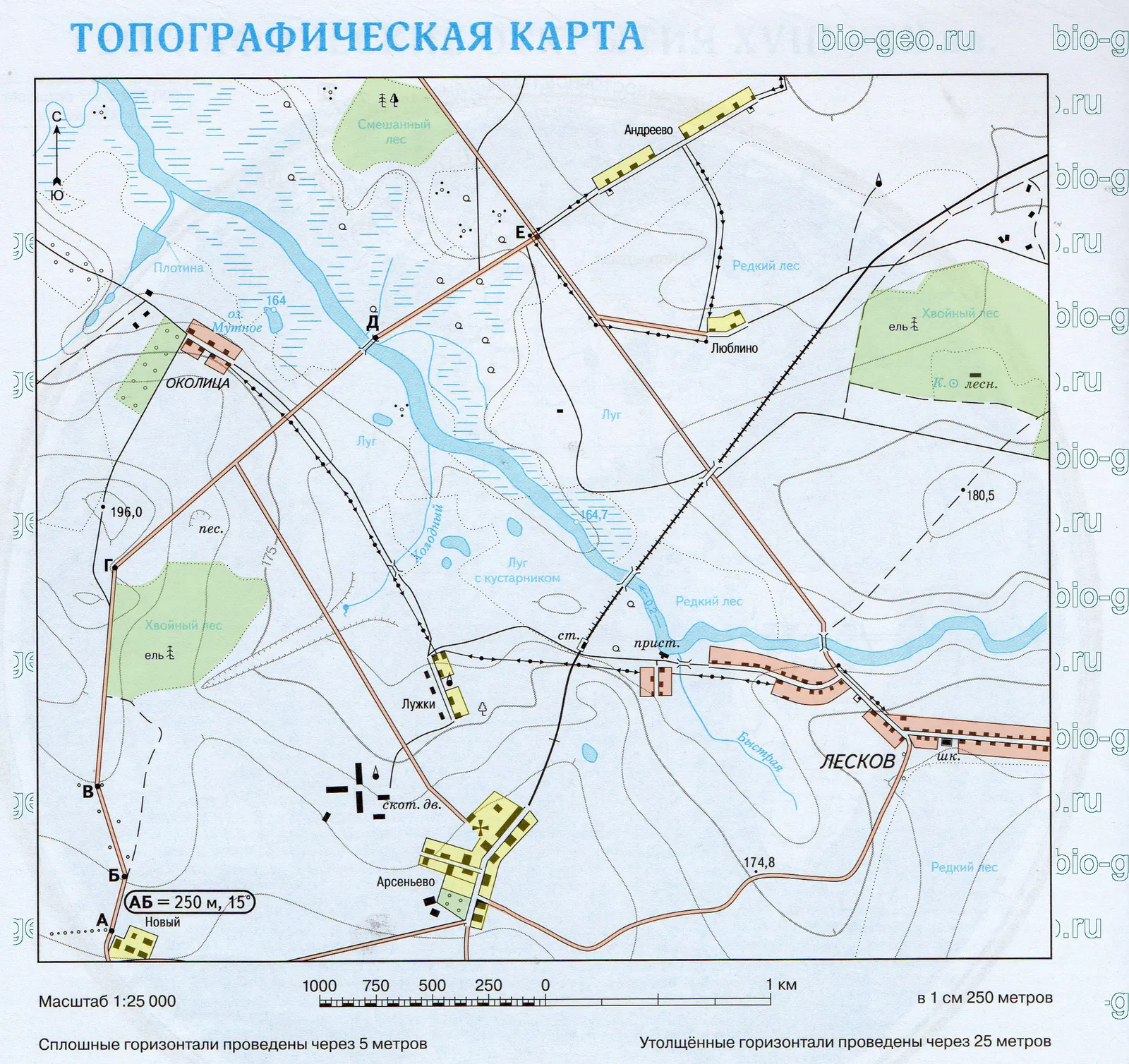

Заливка:

• зелёная: хвойный лес, смешанный лес, фруктовый сад, дом лесника (фруктовый сад не путайте с узкой полосой леса);
• оранжевая: города Лесков и Околица, автодороги с покрытием;
• жёлтая: посёлки Андреево, Люблино, Лужки, Арсеньево и Новый.

Подписанные словами объекты замените условными знаками: плотину, редкий лес, луг, луг с кустарником. Розовые линии на карте только вспомогательные, их повторять не нужно.

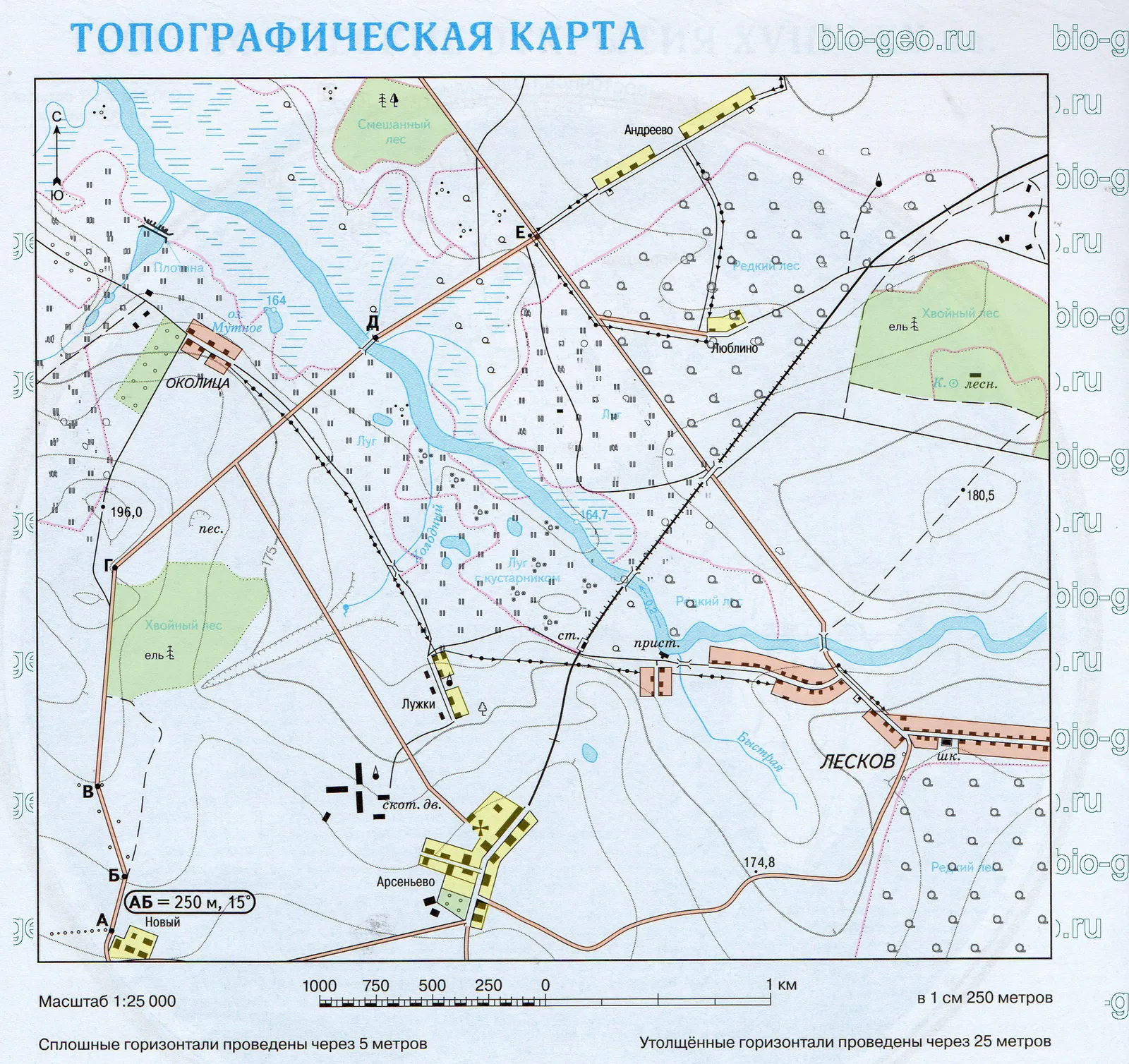

Рельеф рисуйте коричневым:

• точки с отметками высоты в метрах;
• горизонтали, проведённые через 5 м, а каждые 25 м утолщённые, с числом высоты в разрыве линии;
• бергштрихи, короткие черточки вниз по склону;
• овраг и песчаный карьер своими знаками.

Подпишите реку Белая синим цветом. Течёт она с востока на северо-запад, то есть от правого края карты к левому верхнему углу, как показывают синие стрелки. Скорость течения указана синими цифрами и равна 0,2 м/с.

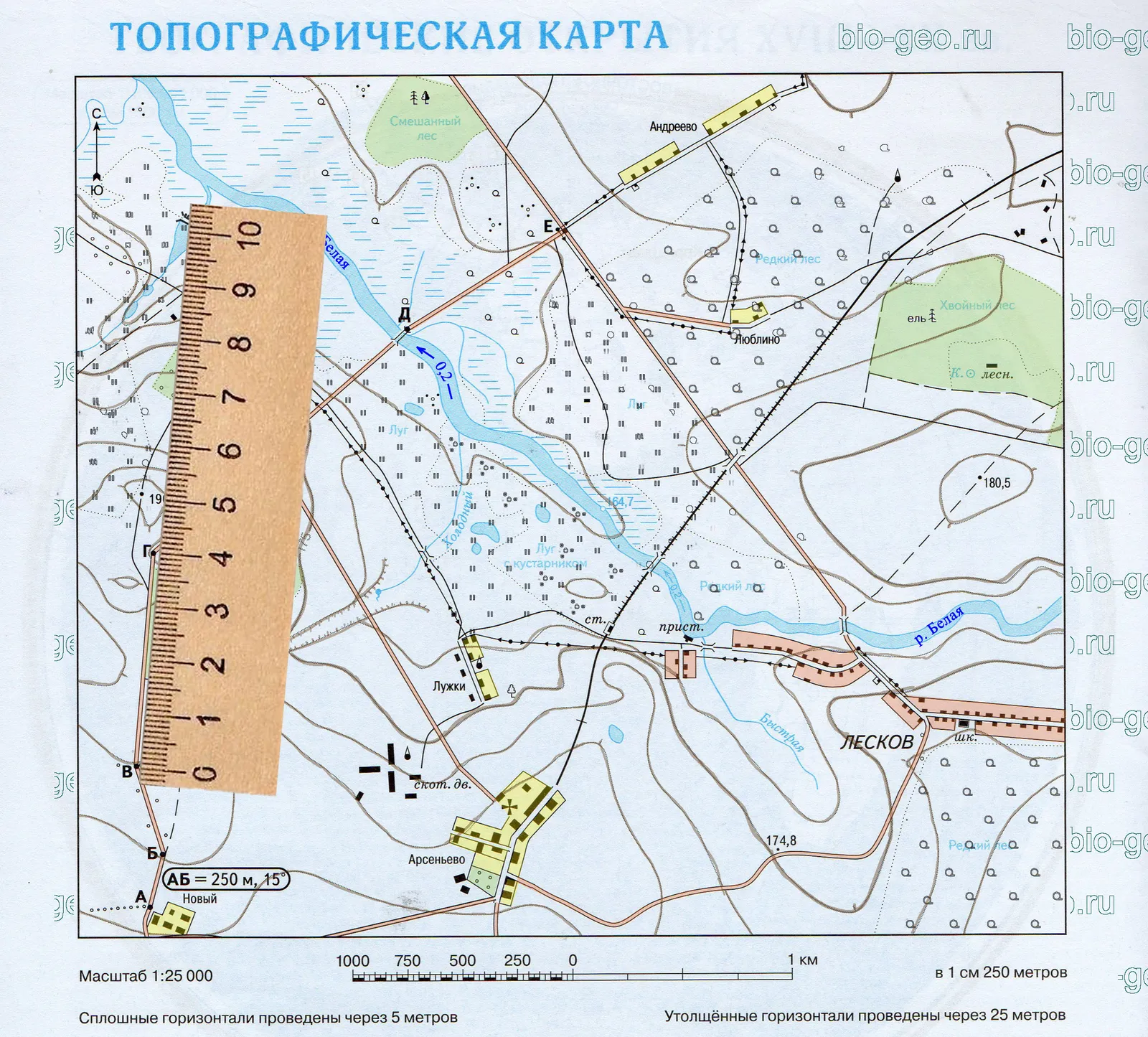

Длина: измерьте отрезок линейкой и умножьте сантиметры на 250, так как масштаб 1:25 000 (в 1 см 250 м).

• АБ: 1 см, 250 м
• БВ: 1,5 см, 375 м
• ВГ: 4 см, 1000 м
• ГД: 6 см, 1500 м
• ДЕ: 3,5 см, 875 м

Общая длина АЕ равна 4000 м, то есть 4 км.

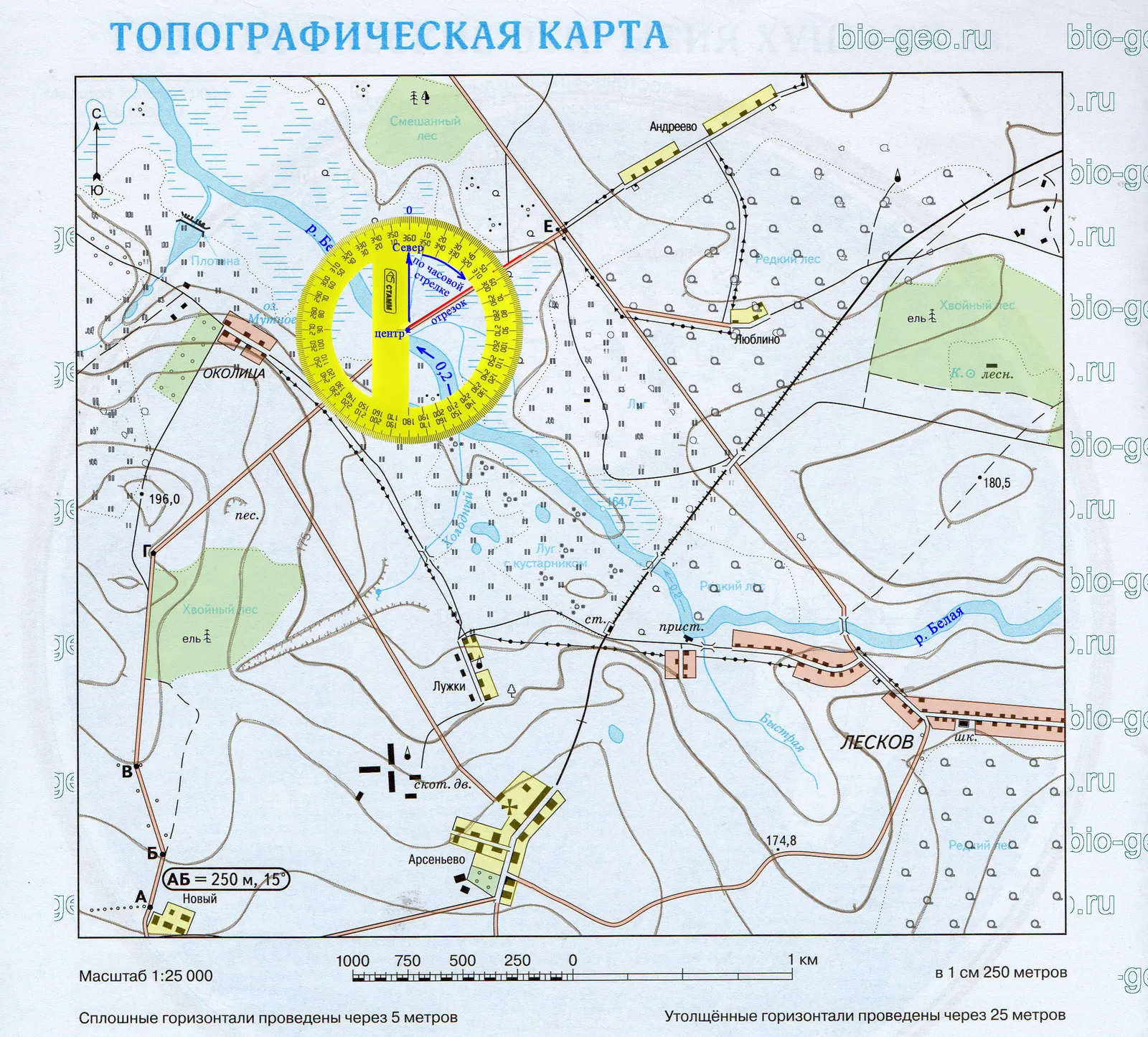

Азимут: это угол от направления на север до направления движения, отсчитанный по часовой стрелке. Центр транспортира поставьте в начало отрезка, а нулевую линию направьте на север. Прочитайте градусы там, где отрезок пересекает шкалу.

• АБ: 15°
• БВ: 340°
• ВГ: 5°
• ГД: 50°
• ДЕ: 55°

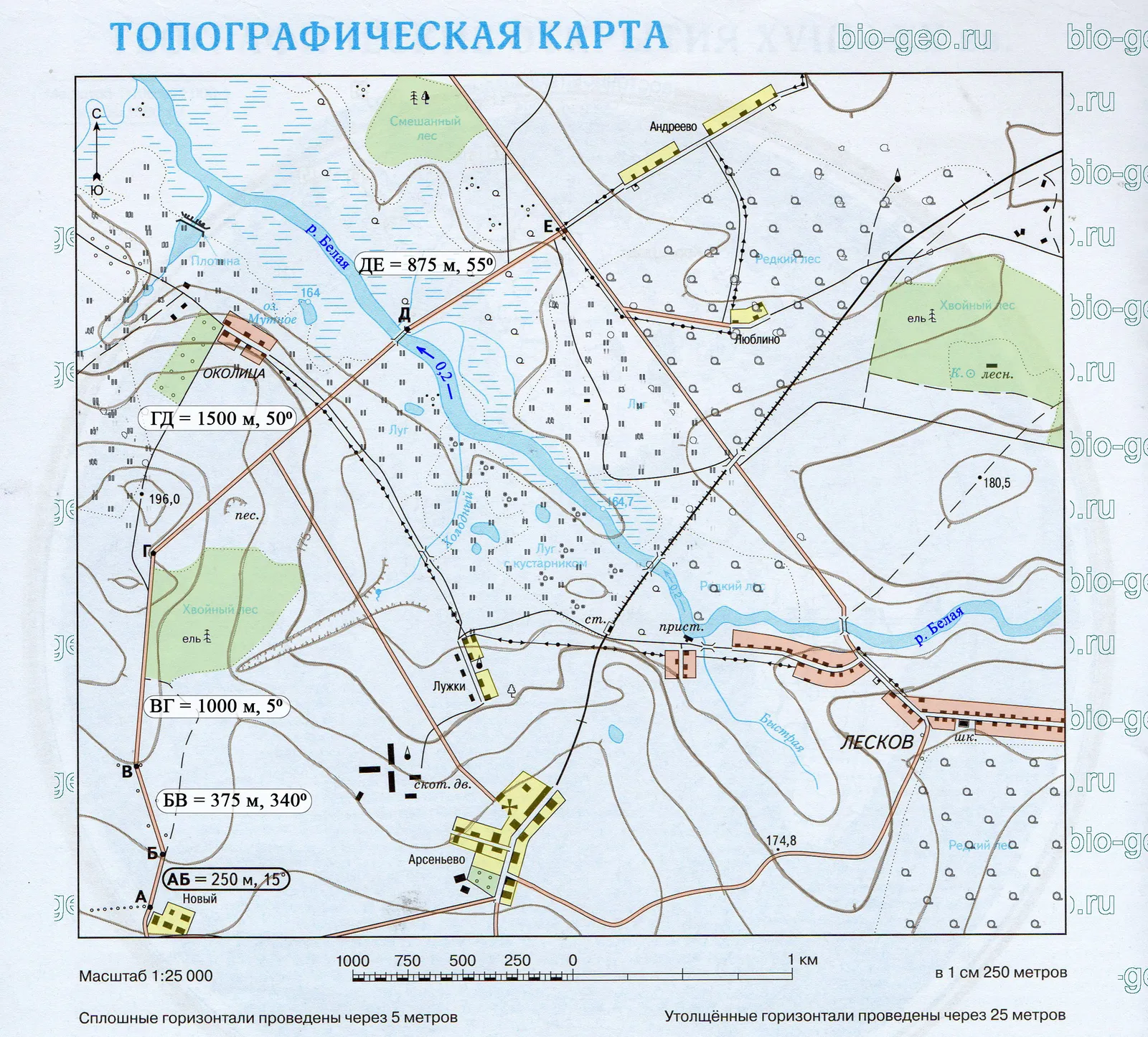

Подписи на карте: АБ = 250 м, 15°; БВ = 375 м, 340°; ВГ = 1000 м, 5°; ГД = 1500 м, 50°; ДЕ = 875 м, 55°.

От посёлка Новый по автодороге с покрытием идите по азимуту 15° на 250 м до полевой дороги.

Затем поверните на азимут 340° и пройдите 375 м мимо отдельно стоящих деревьев.

Далее по азимуту 5° пройдите 1 км. Примерно с середины отрезка начинается хвойный лес, он заканчивается незадолго до конца отрезка.

Потом по азимуту 50° пройдите 1500 м (1,5 км). По пути вы увидите:

• вершину холма слева;
• песчаный карьер справа;
• перекрёсток с автодорогой справа;
• линию электропередачи и грунтовую дорогу;
• город Околицу слева и луг;
• озеро с заболоченными берегами слева;
• реку Белую и мост через неё.

После моста идите по азимуту 55° ещё 875 м. Путь идёт по заболоченной местности, которая переходит в редколесье с кустарником. Перед конечной точкой маршрут пересекает линия электропередачи.
