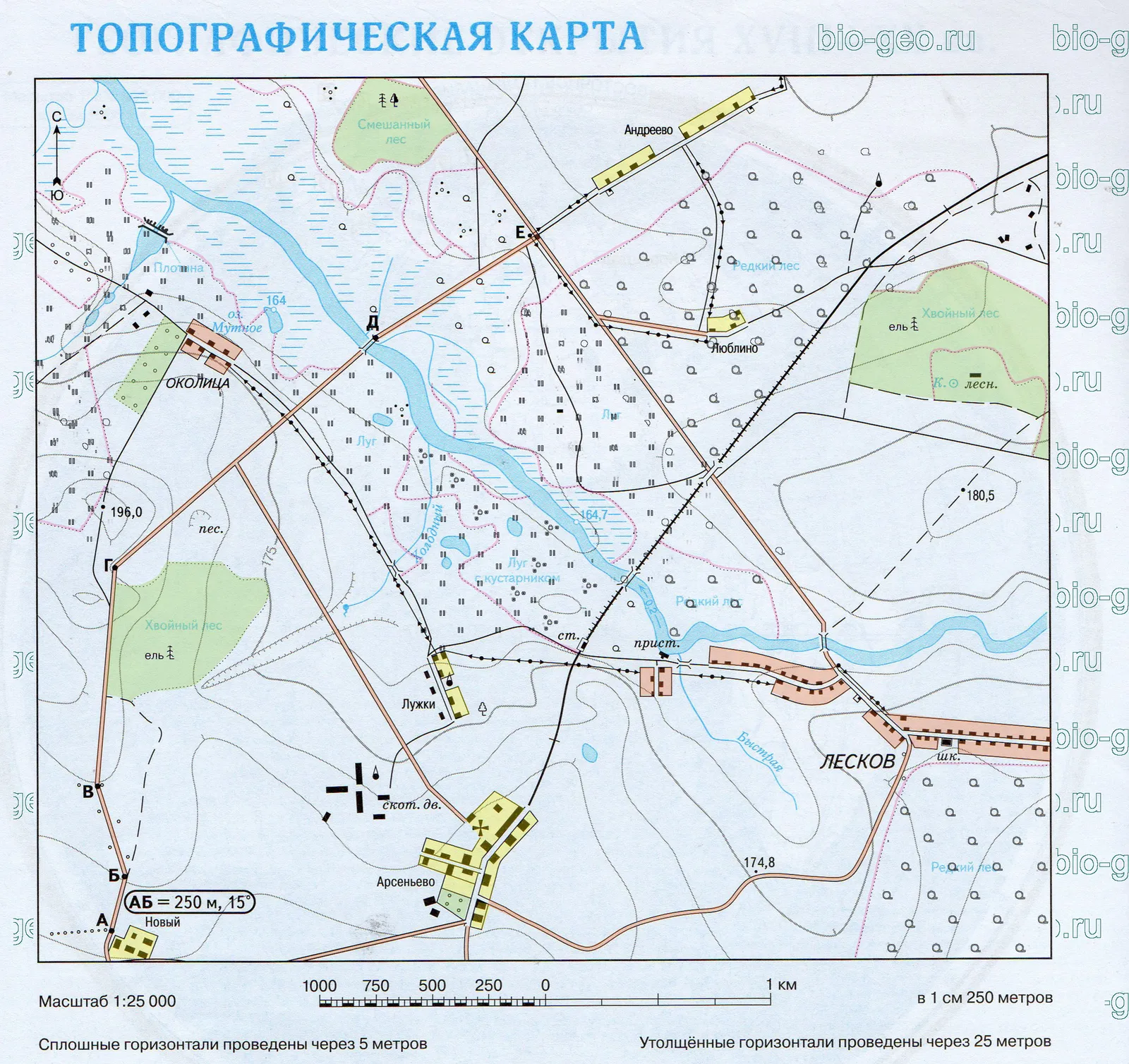

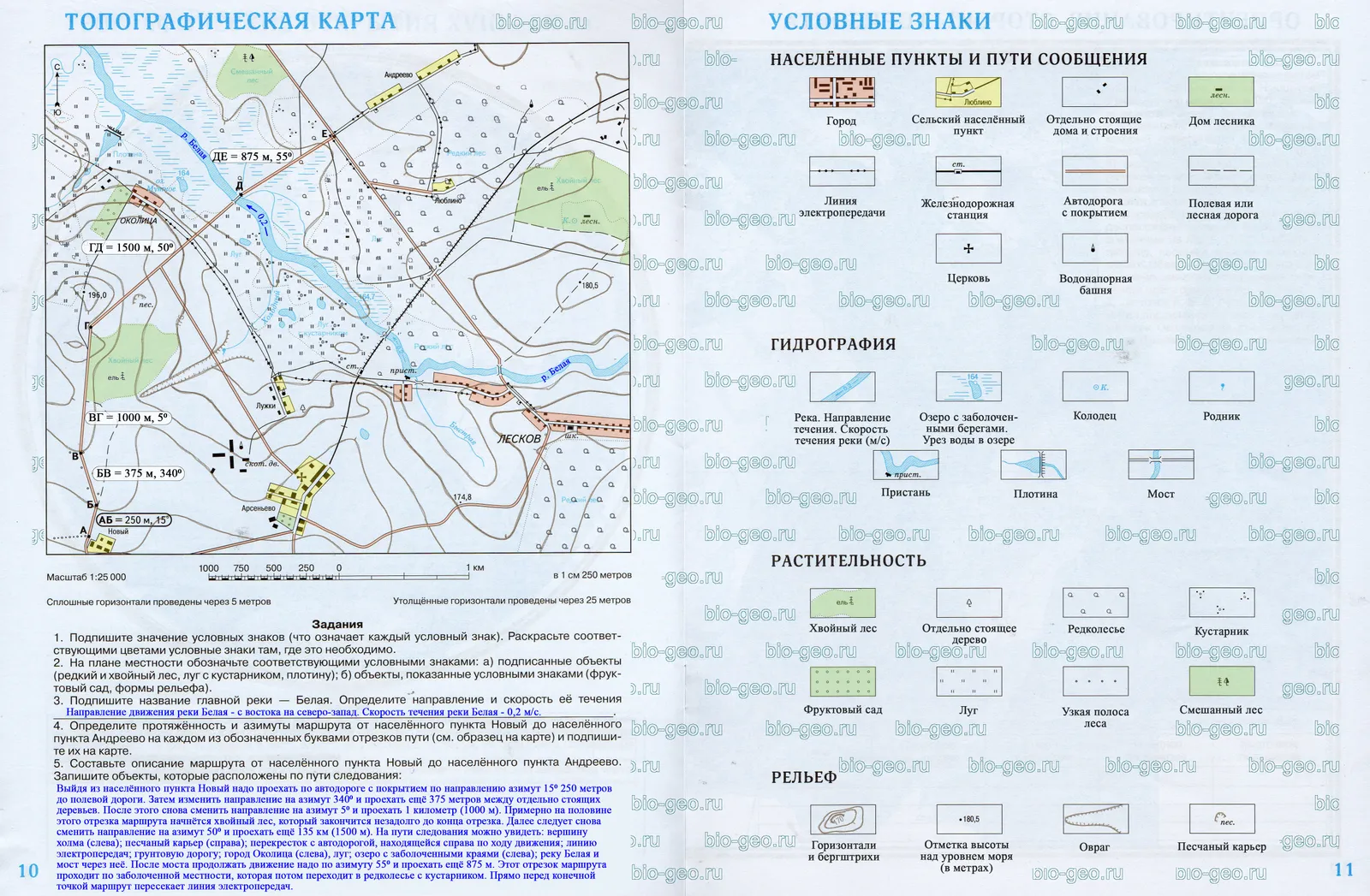

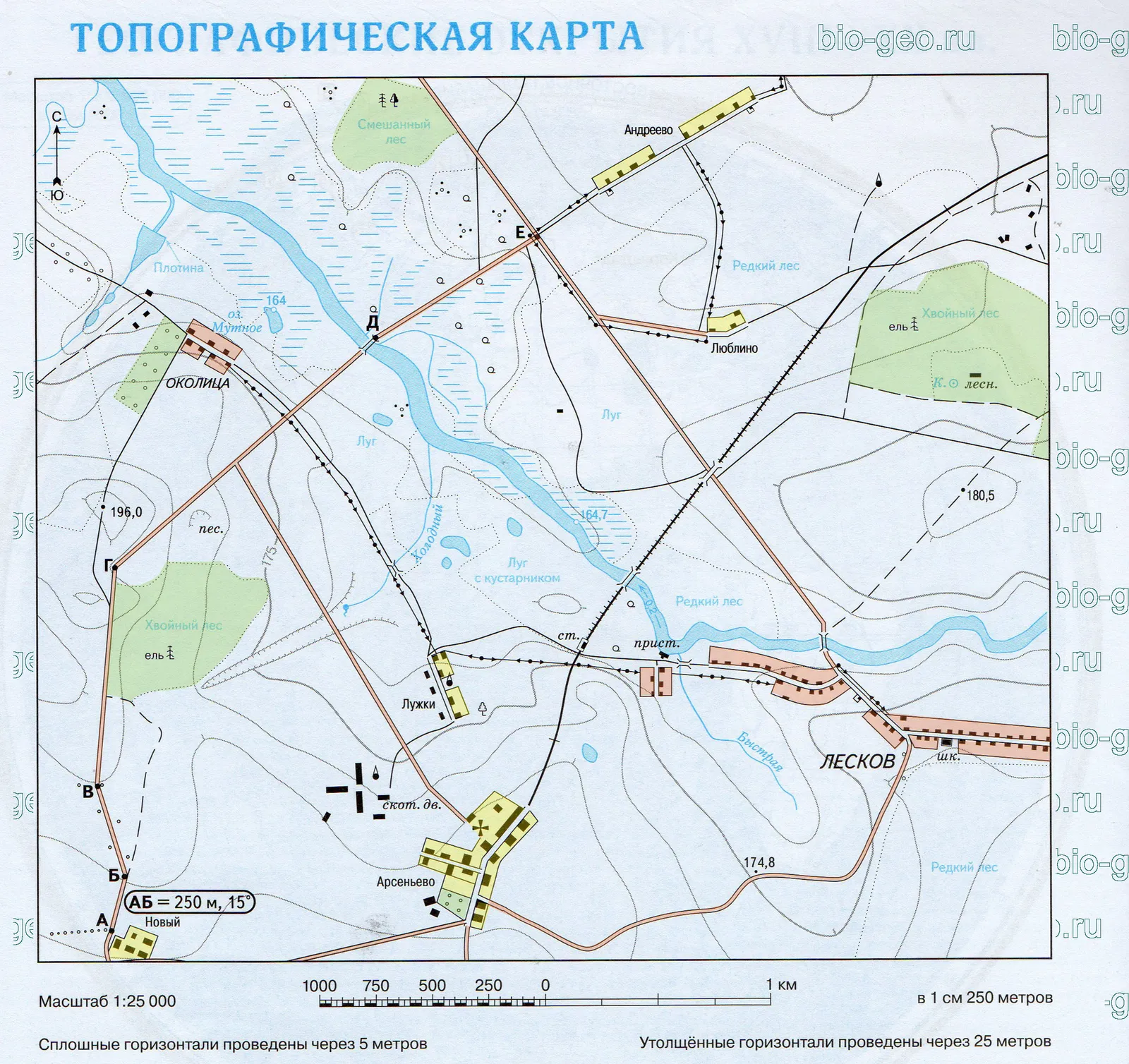

Страница 10. Топографическая карта

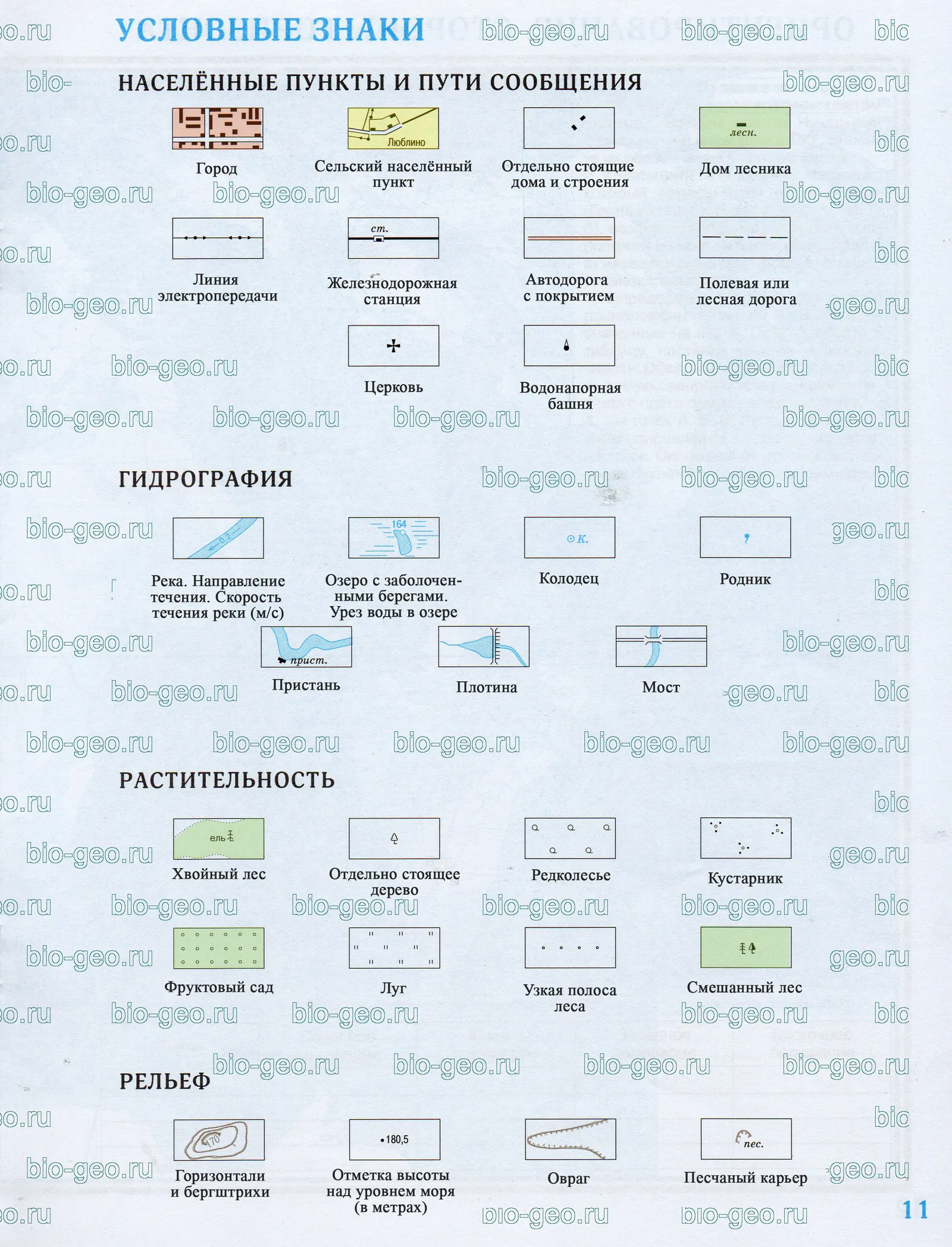

Рядом с каждым знаком из легенды подпишите, что он обозначает.

Населённые пункты и пути сообщения: город, сельский населённый пункт, отдельные дома и строения, дом лесника, линия электропередачи, железнодорожная станция, автодорога с покрытием, полевая или лесная дорога, церковь, водонапорная башня.

Гидрография: река (со стрелкой направления и скоростью течения), озеро с заболоченными берегами и урезом воды, колодец, родник, пристань, плотина, мост.

Растительность: хвойный лес, отдельное дерево, редколесье, кустарник, фруктовый сад, луг, узкая полоса леса, смешанный лес.

Рельеф: горизонтали, отметка высоты в метрах, овраг, песчаный карьер.

Цвета:

• растительность — зелёный;
• вода — голубой;
• рельеф — коричневый;
• населённые пункты — жёлтый или оранжевый.

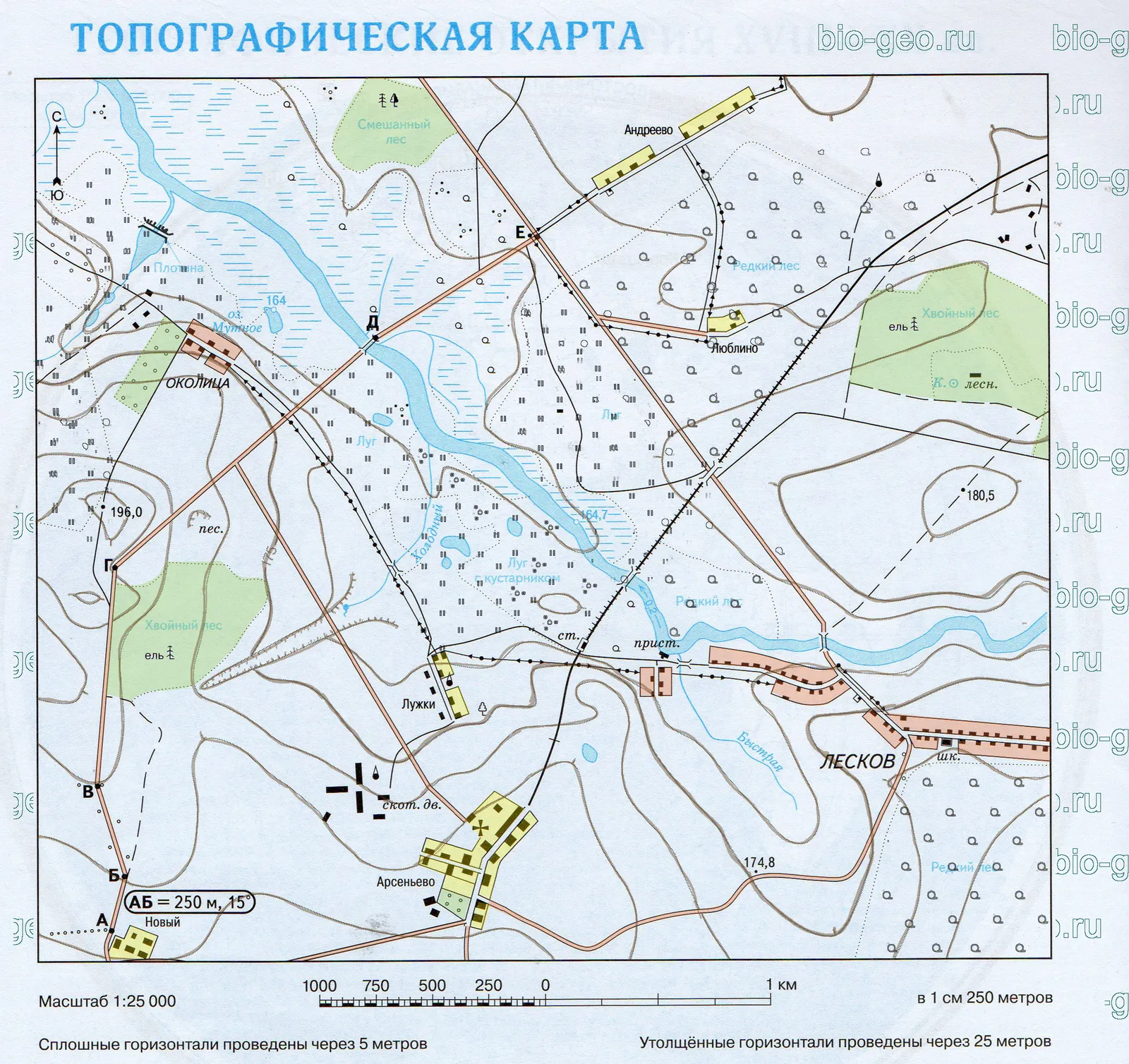

Заливка:

• зелёная: хвойный лес, смешанный лес, фруктовый сад, дом лесника;
• оранжевая: города Лесков и Околица, автодороги с покрытием;
• жёлтая: посёлки Андреево, Люблино, Лужки, Арсеньево, Новый.

Подписанные слова объекты замените знаками: плотина, редкий лес, луг, луг с кустарником. Сад не путайте с узкой полосой леса. Розовые вспомогательные линии границ растительности закрашивать не нужно.

Рельеф рисуйте коричневым:

• отметки высот в метрах;
• горизонтали через 5 м, каждая 25-я — толще, высота подписана в разрыве линии;
• бергштрихи — короткие черточки, показывающие склон вниз;
• овраг и песчаный карьер — своими знаками.

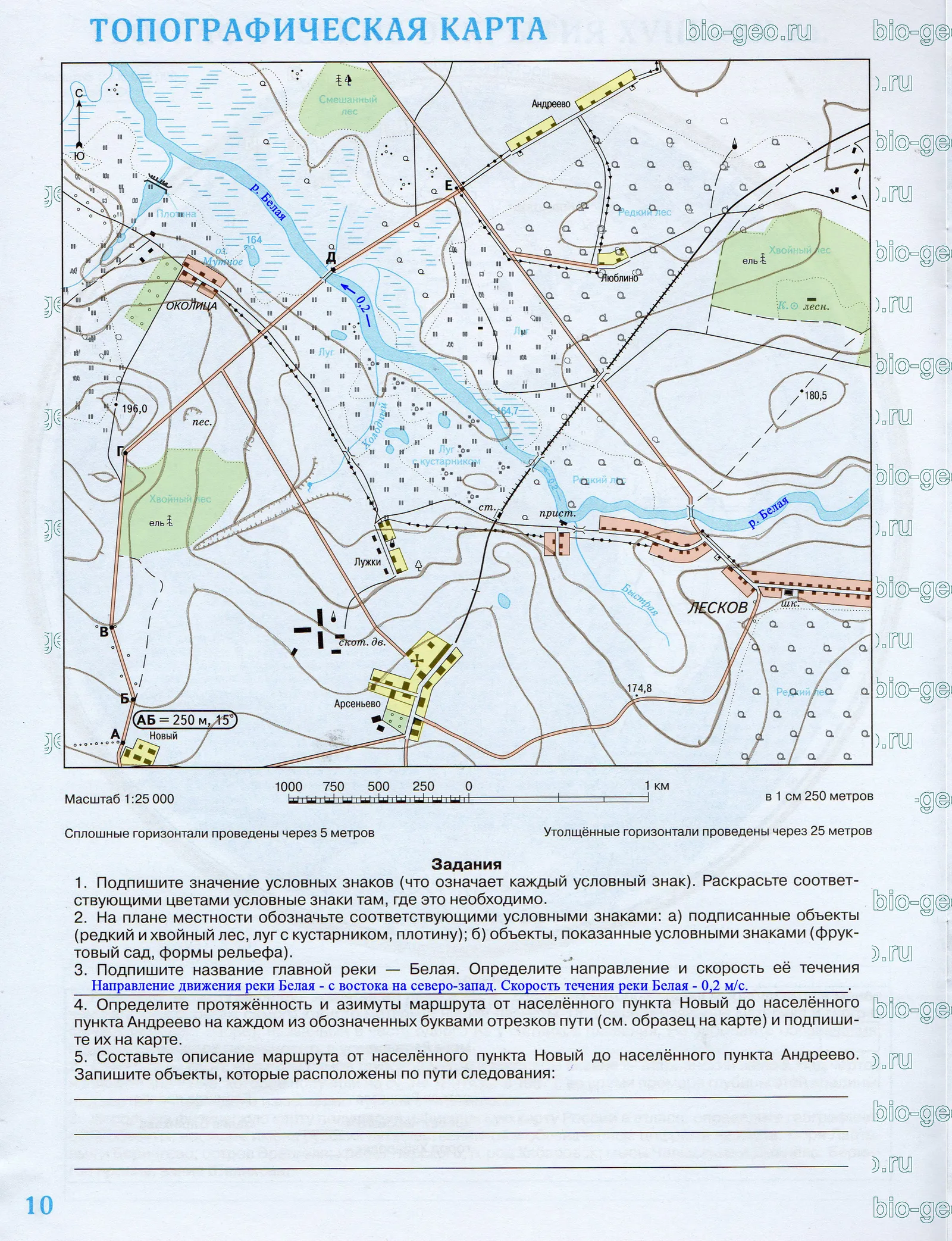

Подпишите реку Белая синим цветом. Течёт она с востока на северо-запад, то есть от правого края карты к верхнему левому углу, как показывают синие стрелки. Скорость течения указана синими цифрами: 0,2 м/с.

Длина. Масштаб 1:25 000, значит 1 см на карте = 250 м на местности. Измеряем отрезок линейкой и умножаем на 250.

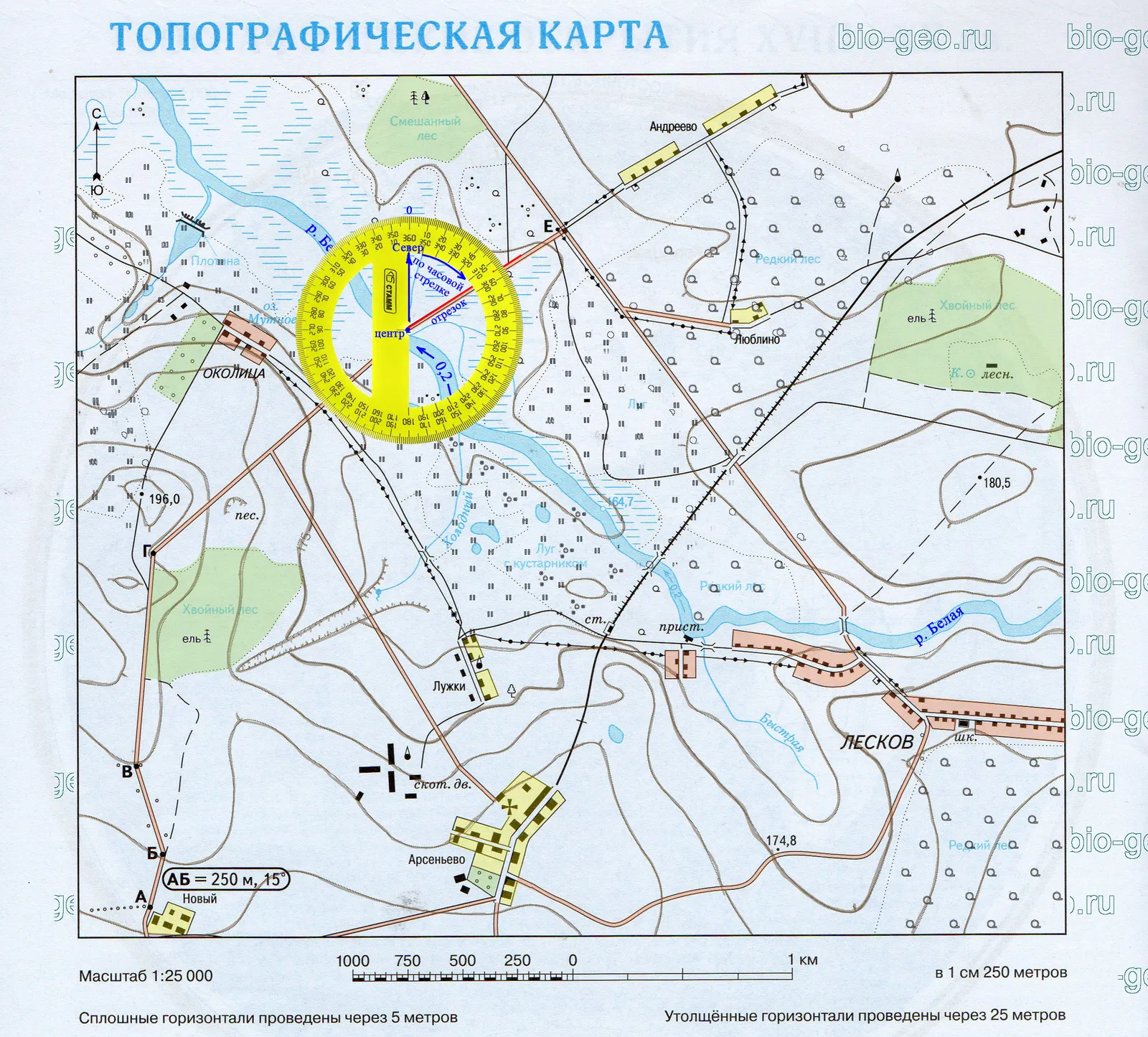

Азимут. Это угол между направлением на север и направлением движения, отсчитываемый по часовой стрелке. Центр транспортира ставим в начало отрезка, нулевую линию направляем на север, затем читаем градусы там, где отрезок пересекает шкалу.

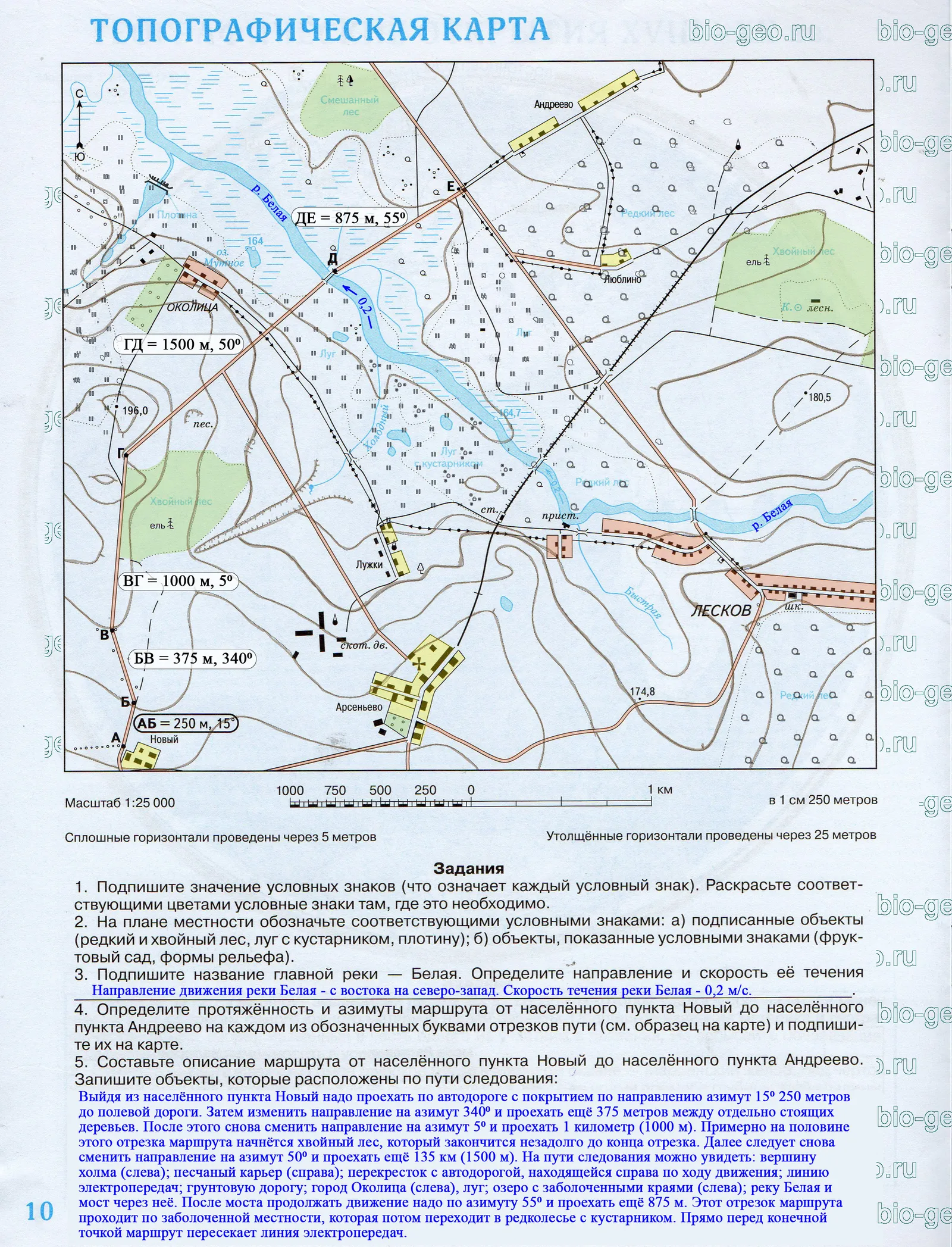

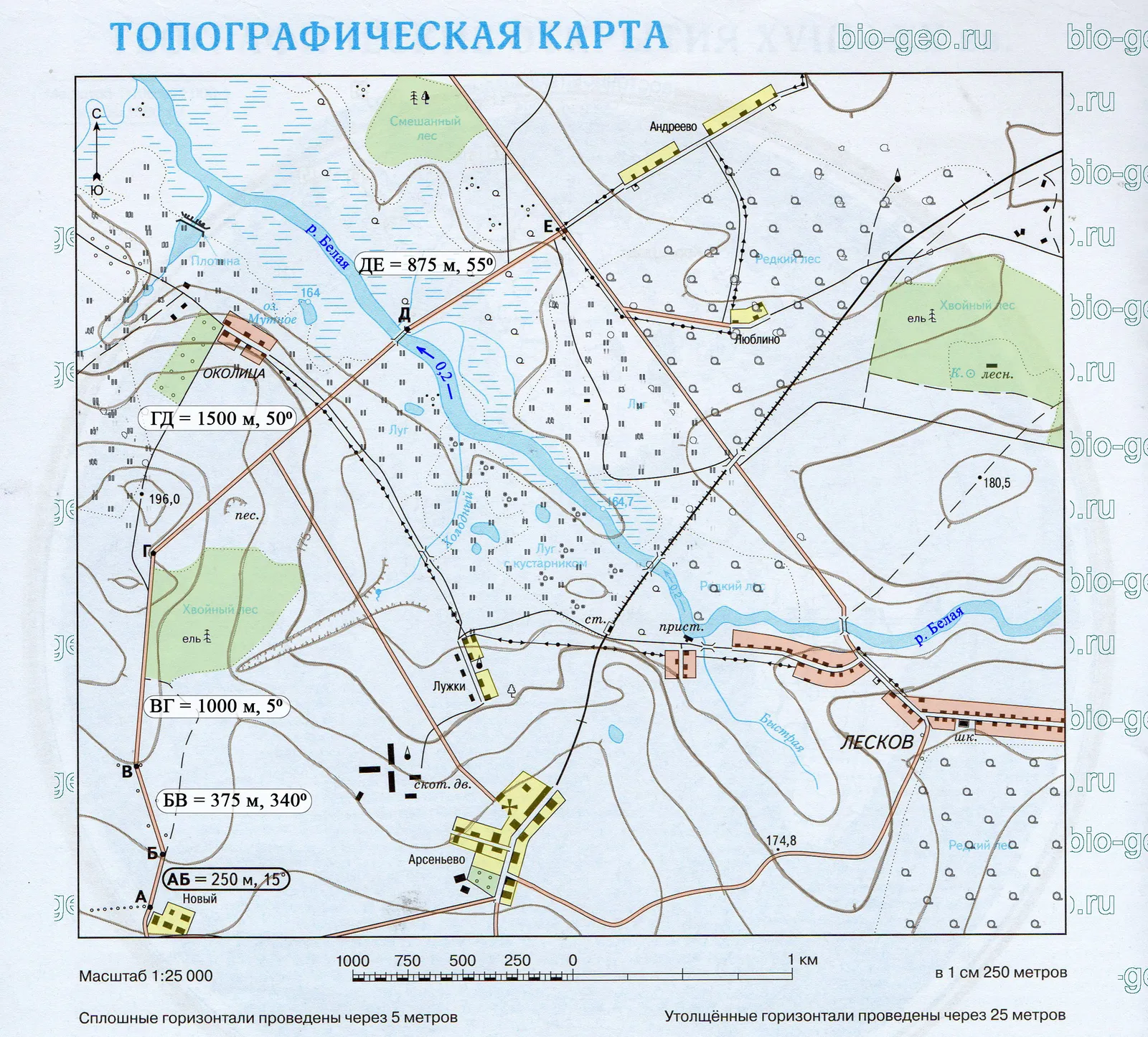

Общая длина маршрута: 4000 м = 4 км. Подписи на карте: АБ — 250 м, 15°; БВ — 375 м, 340°; ВГ — 1000 м, 5°; ГД — 1500 м, 50°; ДЕ — 875 м, 55°.

1. От Нового по автодороге с покрытием идём по азимуту 15° 250 м до полевой дороги.
2. Поворачиваем на азимут 340° и проходим 375 м среди отдельно стоящих деревьев.
3. Идём по азимуту 5° один километр. Примерно с середины участка начинается хвойный лес, он кончается незадолго до конца отрезка.
4. Азимут 50°, 1500 м (1,5 км). Встретятся: вершина холма слева, песчаный карьер справа, перекрёсток с автодорогой справа, линия электропередачи, грунтовая дорога, город Околица слева, луг, озеро с заболоченными берегами слева, затем река Белая и мост через неё.
5. После моста азимут 55°, 875 м по заболоченной местности, которая переходит в редколесье с кустарником. Перед Андреево путь пересекает линия электропередачи.
