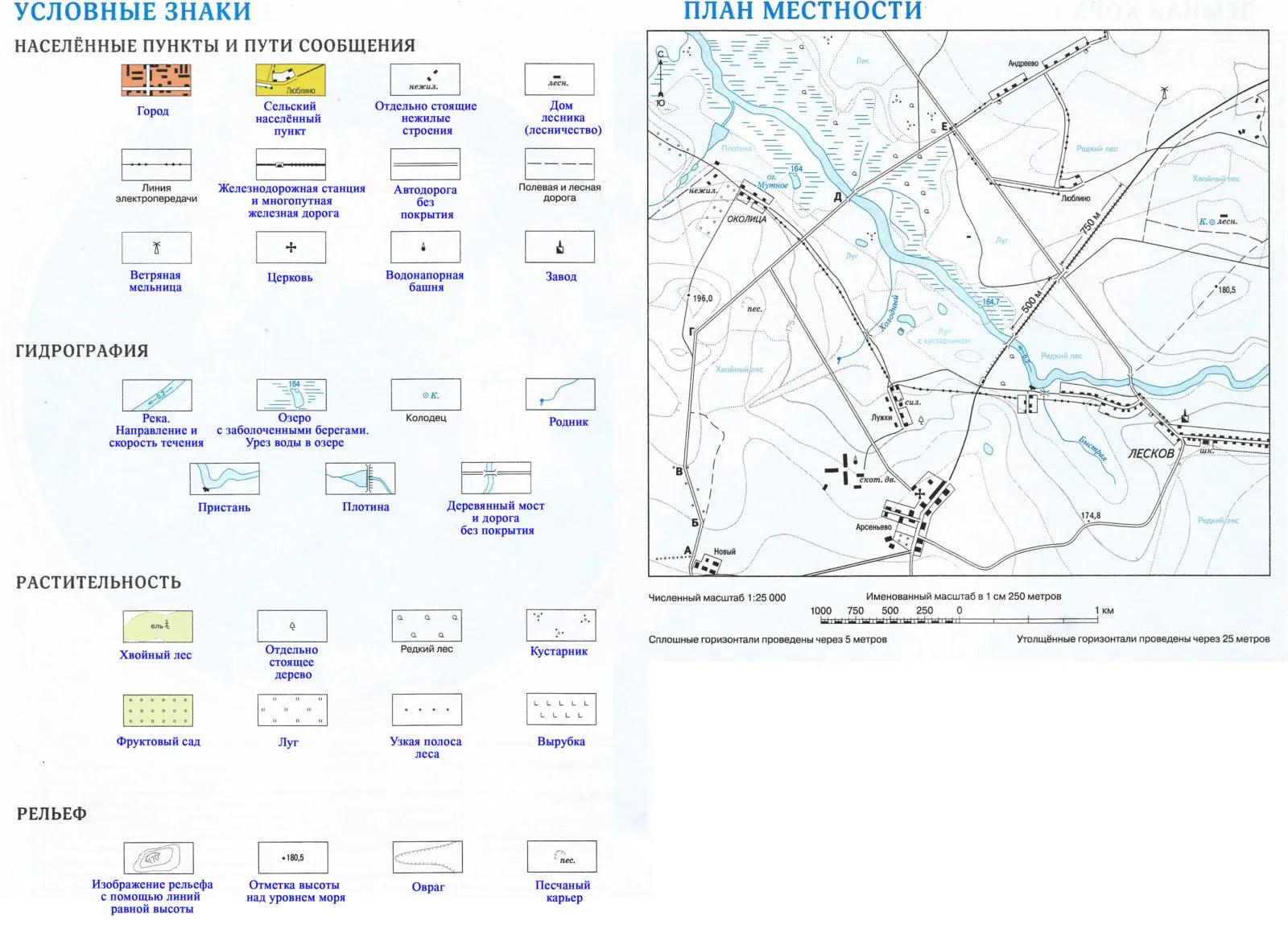

1.Подпишите значение условных знаков (что означает каждый условный знак). Раскрасьте соответствующими цветами условные знаки там, где это необходимо.
Рядом с каждым знаком в легенде напишите, что он обозначает (лес, луг, болото, сад, дорога, мост, ЛЭП, карьер и т. д.). Знаки раскрасьте по общепринятым цветам: водные объекты (река, болото) — синим, лес и сад — зелёным, горизонтали и формы рельефа — коричневым. Значения знаков сверяйте с условными знаками в атласе на страницах 16–17.
Подсказка.Не закрашивайте чёрные линейные знаки (дороги, ЛЭП) цветом, если в атласе они чёрные.

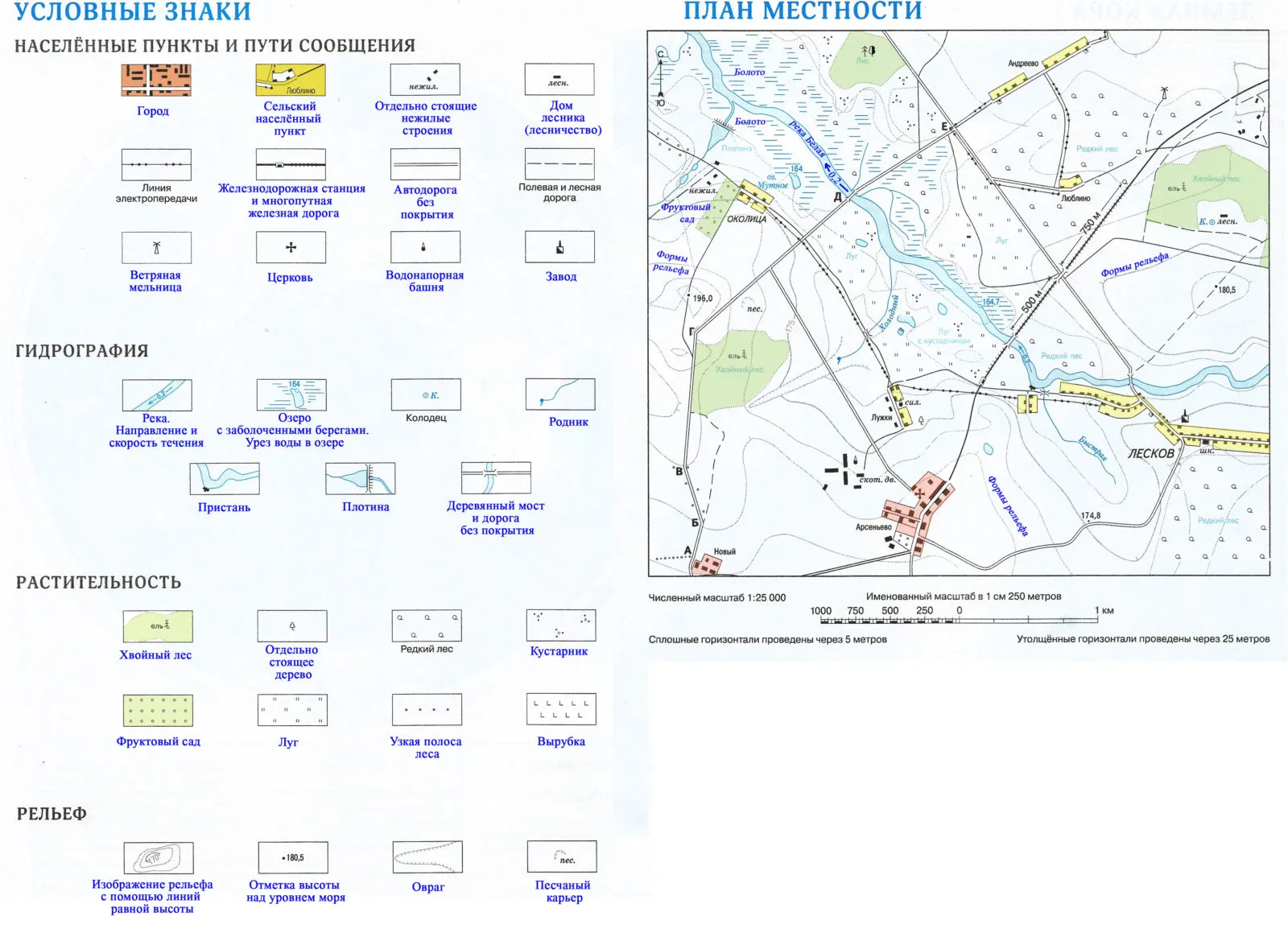

2.На плане местности обозначьте соответствующими условными знаками: а) подписанные на плане объекты (редкий и хвойный лес, луг с кустарником, плотину); б) объекты, показанные условными знаками (болото, фруктовый сад, формы рельефа).
а) Там, где на плане стоят надписи, нарисуйте соответствующие знаки: для редкого и хвойного леса — значки деревьев, для луга с кустарником — травку и кустики, для плотины — условный знак плотины на реке. б) Там, где на плане уже есть знаки, подпишите, что они значат: болото, фруктовый сад, холмы и другие формы рельефа. Подписи делайте аккуратно, цвета берите те же, что в задании 1.
Подсказка.Знаки рисуйте мелко и аккуратно, чтобы не закрыть подписи и линии плана.
3.Подпишите название главной реки — Белая. Обозначьте направление и скорость течения реки.
Вдоль русла синим цветом подпишите «р. Белая». Поставьте стрелку по течению, она направлена на северо-восток. Рядом напишите скорость течения: 0,2 км/ч.
Подсказка.Стрелка течения рисуется вдоль реки, а не поперёк.

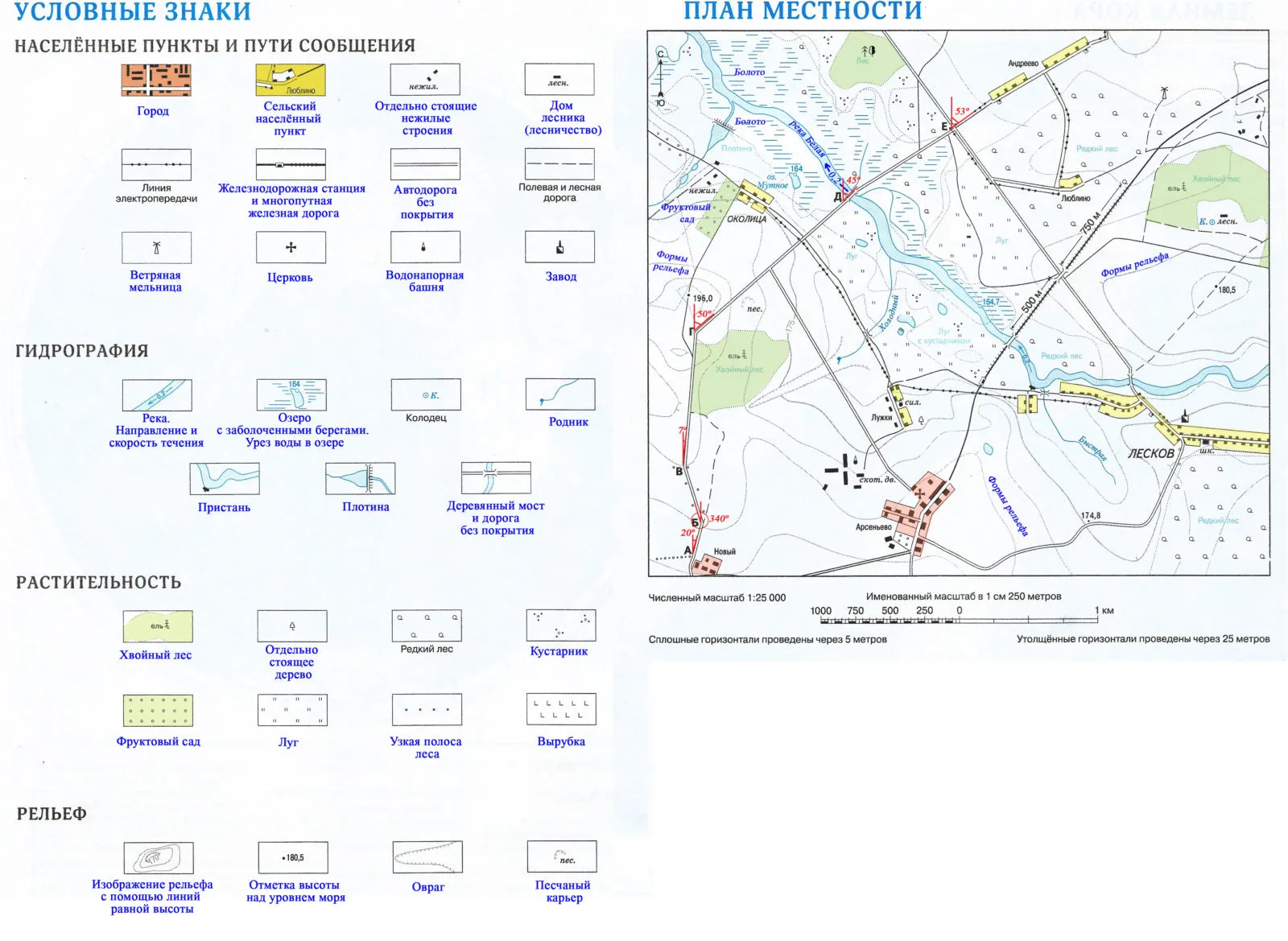

4.Определите и подпишите на карте протяжённость и азимуты маршрута от населённого пункта Новый до Андреево на каждом из обозначенных буквами отрезков пути.
Протяжённость: на плане маршрут от А до начала домов в Андреево равен 17 см. Масштаб 1:25 000, то есть в 1 см 250 м. Значит 17 · 250 = 4250 м, то есть 4 км 250 м (от А до Е: 15 · 250 = 3750 м).
Азимуты по отрезкам:
- А–Б — 20°;
- Б–В — 340°;
- В–Г — 7°;
- Г–Д — 50°;
- Д–Е — 45°;
- Е–Андреево — 53°.
Подсказка.Азимут измеряют от направления на север по часовой стрелке.

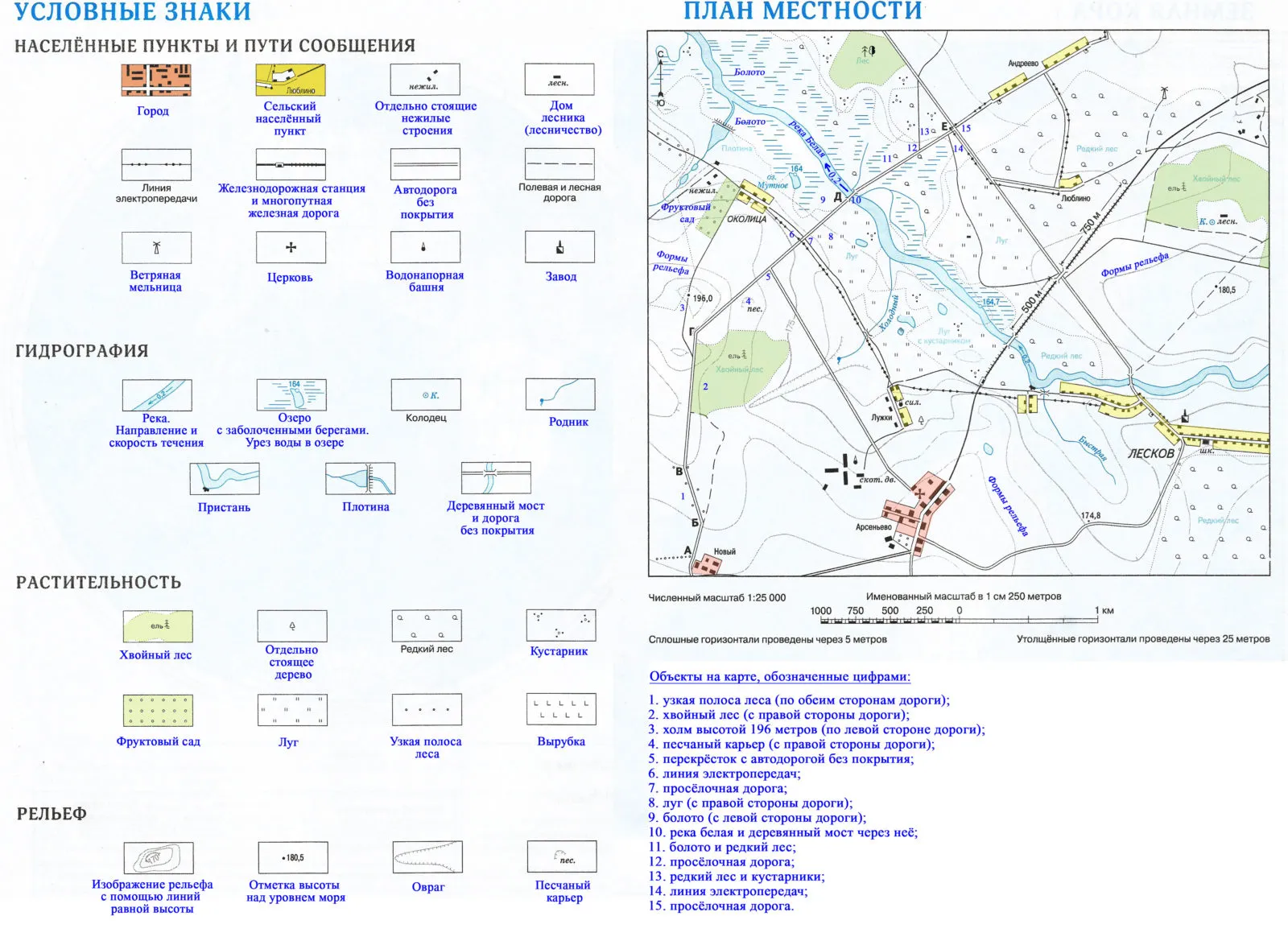

5.Запишите объекты, которые расположены по пути следования:
Двигаясь по маршруту, встречаем по порядку:
- узкую полосу леса по обе стороны дороги;
- хвойный лес справа;
- холм высотой 196 м слева;
- песчаный карьер справа;
- перекрёсток с дорогой без покрытия;
- линию электропередач;
- просёлочную дорогу;
- луг справа;
- болото слева;
- реку Белую с деревянным мостом;
- болото и редкий лес;
- просёлочную дорогу;
- редкий лес и кустарники;
- линию электропередач;
- просёлочную дорогу.
Подсказка.Номера объектов на плане идут по порядку движения, перечисляйте их так же.
